Поставщик
|
Edmund Optics |
|
Артикул
|
16-300 |
|
Тип линз
|
асферические |
|
Диаметр
|
50 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
900 - 1700 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
0.80 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
4.90 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.75 |
|
Clear Aperture CA (mm)
|
45 |
|
Substrate
|
S-LAH64 |
|
Coating Specification
|
Ravg < 0.5% @ 900 - 1700nm @ ±30° AOIRabs < 1% @ 900 - 1700nm @ ±30° AOI |
|
Coating
|
SWIR+ (900-1700nm) |
|
Center Thickness CT (mm)
|
15.50 ±0.10 |
|
Back Focal Length BFL (mm)
|
31.28 |
|
Numerical Aperture NA
|
0.63 |
|
Effective Focal Length EFL (mm)
|
40.00 @ 780nm |
|
Diameter (mm)
|
50.00 +0.00/-0.10 |
Описание

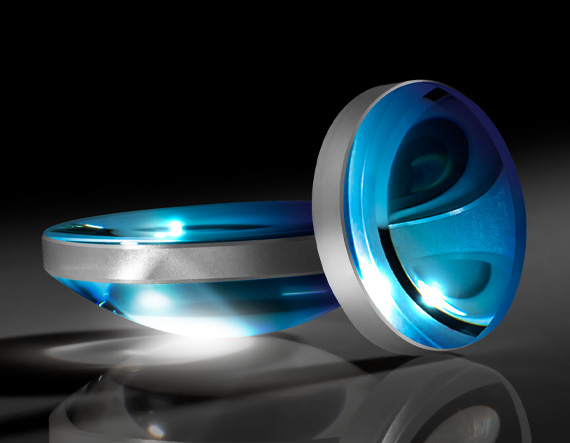

Асферическая линза 16-300 компании Edmund Optics — прецизионно обработанная линза диаметром 50 мм, Числовая апертура — 0.63,.
У обычной сферической линзы форма поверхности — часть шара, из-за чего лучи света, прошедшие через край линзы, фокусируются немного не в той же точке, что лучи в центре (это называют сферическим искажением, из-за которого изображение или пятно фокусировки получается размытым). У асферической линзы поверхность имеет более сложную, специально рассчитанную форму, которая устраняет это искажение — благодаря этому одна асферическая линза способна дать такое же чёткое изображение, для которого обычно потребовалось бы несколько сферических линз.
Асферические линзы применяют вместо набора из нескольких обычных линз там, где важны компактность и малый вес узла — одна такая линза способна заменить два-три сферических элемента, упрощая и удешевляя сборку прибора.
Числовая апертура здесь — величина, показывающая, насколько широкий (раскрытый) конус света способна собрать или сфокусировать линза: чем выше числовая апертура, тем больше света линза способна захватить от источника и тем в более мелкое пятно она способна его сфокусировать.
Характеристики
- Артикул: 16-300; производитель: Edmund Optics
- Тип: асферическая линза
- Диаметр: 50 мм
- Числовая апертура: 0.63,
- Материал: оптическое стекло
- Просветляющее покрытие: отсутствует
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Доступны версии VIS-EXT+, NIR+ и SWIR+ без покрытия или с антибликовым покрытием
Точные асферические линзы TECHSPEC® для ближнего инфракрасного диапазона (NIR) оптимизированы для устранения сферической аберрации в ближнем инфракрасном диапазоне. Изготовленные из подложек S-LAH64 или N-BK7 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферические линзы достигают высокой точности во всем спектре NIR. Эти асферические линзы NIR включают подложки без покрытия, разработанные на 780 нм, с вариантами покрытия на 350–700 нм, 600–1050 нм или 900–1700 нм. Асферические линзы TECHSPEC® Near-Infrared (NIR) Precision Aspheric Lenses доступны с конструкциями с низкой числовой апертурой для приложений, требующих сохранения формы пучка, а также с конструкциями с высокой числовой апертурой для приложений, собирающих свет. Для индивидуально разработанных полированных асферических линз с ЧПУ, пожалуйста, свяжитесь с нами.
