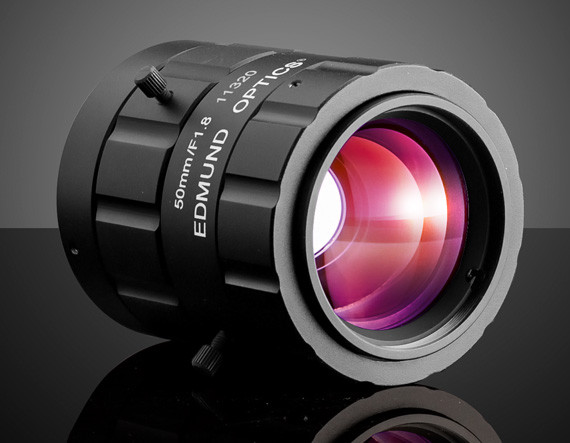

Объектив CA серии, фиксированное фокусное расстояние: 50 мм

Описание

Объектив серии CA с фиксированным фокусным расстоянием 50 мм от Edmund Optics (артикул 11-320) представляет собой стандартный крупноформатный объектив для камер с C-Mount креплением, предназначенный для машинного зрения, видеонаблюдения и научной фотографии. Благодаря 50-миллиметровому фокусу он обеспечивает естественную перспективу и умеренный угол обзора (около 14° на датчике 2/3""). Оптическая схема включает многоэлементную конструкцию с линзами из оптического стекла с просветлением, минимизирующим блики и потери света. Объектив обладает ручной регулировкой диафрагмы в диапазоне от f/2.8 до f/16 и блокировочным кольцом фокусировки, что позволяет точно настраивать резкость и фиксировать её на долгое время. Металлический корпус обеспечивает надёжность и устойчивость к вибрациям. Минимальная дистанция фокусировки составляет около 0,3 метра, что даёт возможность использовать объектив для макросъёмки с удлинительными кольцами. Входная резьба для фильтров позволяет устанавливать светофильтры. Объектив серии CA отличается превосходным соотношением цена/качество и широко применяется для построения недорогих, но качественных систем автоматической инспекции.

Характеристики

Артикул производителя: 11-320 (Edmund Optics). Серия: CA. Тип: объектив с фиксированным фокусным расстоянием. Фокусное расстояние: 50 мм. Крепление: C-Mount (1""-32 UNF). Формат сенсора: до 1/1.2"" (оптимально 2/3""). Апертура: f/2.8 – f/16 (ручная регулировка). Угол обзора: ~14° (по диагонали 2/3""). Мин. рабочее расстояние: 300 мм. Оптическая конструкция: 6 элементов в 4 группах (типовая). Размер фильтра: M30.5×0.5. Вес: около 85 г. Длина: 45 мм. Рабочая температура: -10°C до +50°C.

Отрасли применения

Объектив 11-320 используется в системах контроля геометрии деталей на конвейерах, где требуется детальный осмотр с расстояния 0,5–2 метра. В криминалистике и архивном деле он применяется для оцифровки документов. В робототехнике объектив служит «глазом» манипулятора для распознавания объектов среднего размера. Также он популярен в научных лабораториях для съёмки установок с близкого расстояния при ограниченном пространстве.

Описание семейства продуктов

• Компактный объектив APS (CA), идеально подходящий для машинного зрения.
• Поддерживает датчики формата APS-C 27,9 мм
• Крепление TFL (M35 x 0,75, фланец 17,5 мм) для датчиков большого формата

Объективы TECHSPEC® CA (Compact APS) с фиксированным фокусным расстоянием предназначены для широкоформатных датчиков высокого разрешения. Покрывая датчики формата APS-C кругом изображения диаметром 28 мм, эти объективы оснащены креплением TFL. Крепления TFL имеют резьбу M35 x 0,75 с расстоянием между фланцами 17,5 мм и обеспечивают такое же расстояние между фланцами, надежность и простоту использования, что и C-Mount. Объективы TECHSPEC® CA Series с фиксированным фокусным расстоянием имеют компактный размер и вмещают датчики большого формата, что делает их идеальными для систем машинного зрения и автоматизации производства.

Эти линзы заняли 3-е место в конкурсе Inspect Award 2019 и награду Silver-Level 2020 VSD Innovators Award.
