Поставщик
|
Edmund Optics |
|
Артикул
|
65-932 |
|
Покрытие
|
VIS 0° & Aluminized |
|
Длина волны
|
425-675 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
алюминиевое |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
425 - 675 |
|
Типичный предел плотности энергии
|
Hypotenuse: 0.3 J/cm2 @ 532nm & 1064nm, 10nsLegs: 5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
+0/-0.1 |
|
Спецификация покрытия
|
Hypotenuse: Ravg >85% @ 400 - 700nm, Ravg >90% @ 400 - 2000nmLegs: Ravg ≤0.4% @ 425 - 675nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±15 |
|
Покрытие
|
VIS 0° & Aluminized |
|
Длина гипотенузы (мм)
|
70.7 |
|
Длина катетов (мм)
|
50.0 |
Описание

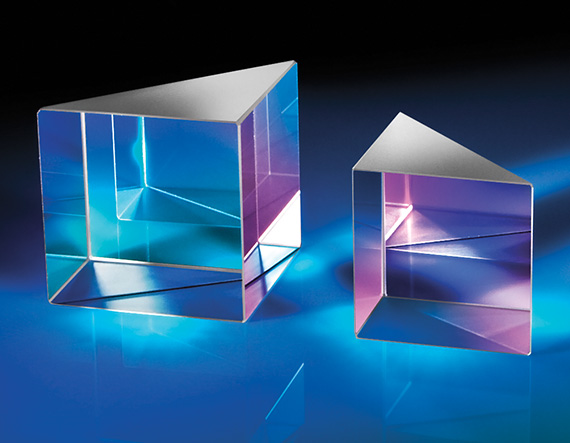

Прямая треугольная призма из N‑BK7 с длиной катетов 50 мм, жёсткими допусками и алюминиевым покрытием для диапазона 425–675 нм (0°) предназначена для работы в качестве крупного зеркального элемента с высокой угловой точностью. Зеркальное покрытие на одной из граней обеспечивает широкополосное отражение в видимом диапазоне, а жёсткие допуски на геометрию и качество поверхности позволяют использовать призму в чувствительных измерительных и выравнивающих системах. Большой размер катетов обеспечивает большую апертуру для крупных пучков и полей изображений.
Благодаря высокой плоскостности и точности углов призма может задействоваться как критический элемент в интерферометрических, лазерных и метрологических установках, где допустимы минимальные отклонения угла отражения. Покрытие рассчитано на нормальное падение и близкие к нему углы, обеспечивая высокий коэффициент отражения и стабильность спектральных характеристик. Компонент удобен для стационарных стендов, где требуется высокий уровень воспроизводимости и стабильности оптической схемы.
Характеристики
- Тип: прямая треугольная призма с жёсткими допусками и зеркальным покрытием
- Материал: N‑BK7
- Длина катетов: 50 мм
- Покрытие: алюминий для 425–675 нм (0°) с защитным слоем
- Особенности: узкие допуски по углам и плоскостности
- Назначение: высокоточный отражающий элемент в VIS‑диапазоне
Отрасли применения
- Интерферометрия и высокоточные измерительные системы
- Лазерные установки с чувствительностью к угловым отклонениям
- Стенды юстировки и калибровки оптических приборов
