Поставщик
|
Edmund Optics |
|
Артикул
|
48-870 |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
Отражение S-поляризации (%)
|
>99.5 |
|
Пропускание P-поляризации (%)
|
>95 |
|
Размеры (мм)
|
50.0 x 50.0 x 50.0 ±0.1 |
|
Плоскостность поверхности
|
λ/4 |
|
Отклонение луча (угл. Мин.)
|
±3 |
|
Подложка
|
N-BK7 |
|
Расчетная длина волны DWL (нм)
|
1064 |
|
Тип
|
Linear Polarizer |
|
Спецификация покрытия
|
Rabs <0.25% @ 1064nm |
|
Скос
|
Protective bevel as needed |
|
Конструкция
|
Cube |
|
Качество поверхности
|
40-20 |
|
Чистая апертура (%)
|
90.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
Коэффициент экстинкции
|
1000:1 |
Описание
Точная деталь для формирования и контроля светового потока. Кубический светоделитель для лазера, 1064 нм, поляризующее разделение, сторона 50 мм. Конструкция компонента рассчитана на аккуратную интеграцию в оптическую механику. Размеры и заявленные параметры позволяют подобрать его под апертуру, длину волны и способ крепления.
Артикул 48-870 можно использовать при комплектации модульных узлов, где заранее определены геометрия, спектральный режим и требования к точности. Компонент допускает применение как самостоятельная деталь или как часть сборки с источниками, фотоприемниками, диафрагмами, оправами и позиционерами. При проектировании учитывают диаметр пучка, механические габариты, рабочую длину волны, тепловую нагрузку и допустимые потери. Перед монтажом проверяют посадочные размеры, резьбу, ориентацию рабочей поверхности и отсутствие загрязнений.
Для стабильной работы оптические поверхности содержат в чистоте, а окончательную фиксацию выполняют после юстировки. При использовании лазеров соблюдают требования безопасности и исключают попадание излучения на непредусмотренные поверхности.
Характеристики
- Артикул: 48-870
- Производитель: Edmund Optics
- Наименование: Кубический светоделитель для лазера, 1064 нм, поляризующее разделение, сторона 50 мм
- Назначение: работа в составе оптических и измерительных систем
- Монтаж: совместимая оправа, держатель или механический узел
- Обращение: защита от пыли, отпечатков и механических повреждений
Отрасли применения
Компонент востребован в лабораторных стендах, оптических измерителях и прототипах фотонных устройств. Он также подходит для научного приборостроения, контроля качества, оптоэлектронных разработок и создания опытных образцов. Конкретный режим выбирают по характеристикам системы, рабочему спектру и требованиям к позиционированию.
Описание семейства продуктов
- Разработан для обычных диодных, газовых и твердотельных лазеров
- Отражает S-поляризованный свет, пропускает P-поляризованный свет.
- Высокий коэффициент исчезновения

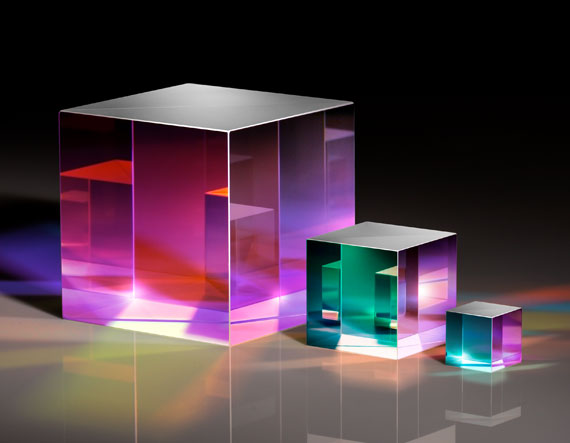

Разработанные для многих распространенных длин волн лазера, поляризационные кубические светоделители TECHSPEC® Laser Line делят случайно поляризованные лучи на две ортогональные, линейно поляризованные составляющие. S-поляризованный свет отражается под углом 90°, тогда как P-поляризованный свет передается. Каждый светоделитель состоит из пары прецизионных прямоугольных призм, склеенных вместе, чтобы свести к минимуму искажения передаваемого волнового фронта и обеспечить превосходную параллельность между входящим и переданным лучами.
