Поставщик
|
Edmund Optics |
|
Артикул
|
86-385 |
|
Покрытие
|
Hard Coated |
|
Тип оптических фильтров
|
фильтры для лазеров, дихроичные фильтры |
|
Размер
|
12.5 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Толщина крепления (мм)
|
3.5 |
|
Переданный волновой фронт, СКЗ
|
<1&lambda |
|
Долговечность
|
MIL-C-48497A |
|
Конструкция
|
Dichroic |
|
Тип
|
Dichroic Beam Combiner |
|
Пропускаемая длина волны лазера (нм)
|
514.5, 532, 543.5, 561.4, 568.2, 594.1, 632.8, 635, 647.1 |
|
Пропускание (%)
|
>95 |
|
Качество поверхности
|
60-40 |
|
Отражение (%)
|
>98 |
|
Отраженная длина волны лазера (нм)
|
473, 488 |
|
Подложка
|
Fused Silica |
|
Покрытие
|
Hard Coated |
|
Чистая апертура CA (мм)
|
8.8 |
|
Угол падения (°)
|
45 |
|
Диапазон длин волн (нм)
|
473 - 647 |
|
Длина волны пропускания (нм)
|
515.5 - 647.1 |
|
Длина волны отражения (нм)
|
473 - 491 |
|
Допуск по толщине (мм)
|
±0.1 |
|
Длина волны отсечки (нм)
|
503.00 |
|
Диаметр (мм)
|
12.50 +0.0/-0.1 |
Описание
Дихроичный фильтр для лазерных пучков представляет собой оптический элемент с многослойным интерференционным покрытием, спроектированным для избирательного отражения и пропускания света в зависимости от длины волны. В основе действия лежит явление тонкоплёночной интерференции: чередующиеся слои материалов с различным показателем преломления создают конструктивную или деструктивную интерференцию отражённых волн на определённых длинах волн, за счёт чего фильтр эффективно разделяет спектр на две части относительно заданной пороговой длины волны. Такая пороговая длина волны в 503 нанометра задаёт границу перехода между зоной преимущественного пропускания и зоной преимущественного отражения, что позволяет использовать элемент для разделения или объединения лазерных пучков различных длин волн в одном оптическом тракте без существенных потерь энергии, характерных для поглощающих светофильтров. Подложкой для нанесения интерференционного покрытия обычно служит оптическое стекло с высокой плоскостностью поверхности, обеспечивающей минимальные искажения волнового фронта отражённого и прошедшего пучков.
Характеристики
- Тип элемента: дихроичный интерференционный фильтр
- Назначение: разделение и объединение лазерных пучков по длине волны
- Пороговая длина волны: 503 нм
- Диаметр: 12.5 мм
- Принцип действия: тонкоплёночная интерференция
Отрасли применения
Дихроичные фильтры широко применяются в лазерной технике для комбинирования пучков нескольких лазеров разных длин волн в едином тракте, в конфокальной и флуоресцентной микроскопии для разделения возбуждающего и излучаемого света, в спектроскопии, а также в оптических системах связи и лазерных проекционных установках. Используются в биомедицинских исследовательских приборах и системах лазерной хирургии, где требуется точное спектральное разделение излучения различного назначения в одном оптическом канале.
Описание семейства продуктов
- Нечувствительность к поляризации
- Твердое напыленное покрытие
- Доступно несколько размеров

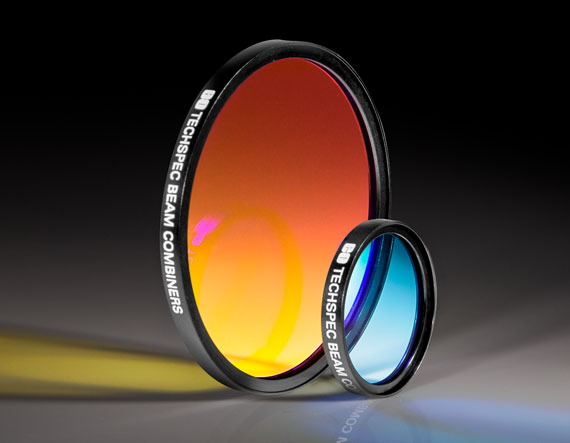

Комбинаторы дихроичных лазерных лучей TECHSPEC® предназначены для эффективного объединения или разделения нескольких лазерных лучей под углом падения 45°. Комбинаторы дихроичных лазерных лучей TECHSPEC имеют коэффициент отражения более 98 % и коэффициент пропускания более 95 % на популярных лазерных линиях, что обеспечивает исключительно низкие потери. Изготовленные из подложек с низким уровнем автофлуоресценции с твердым напылением, объединители дихроичных лазерных лучей TECHSPEC идеально подходят для мультилазерной флуоресцентной визуализации и измерений, включая лазерную микроскопию и проточную цитометрию.
