Зачерненная щель Acktar, ширина: 500±5 мкм, длина: 3 мм, без оправы

Описание

Зачернённая щель Acktar представляет собой прецизионный ограничивающий элемент с прорезью строго заданной геометрии, предназначенный для формирования узкого пучка излучения или ограничения апертуры оптической системы. Поверхность изделия обработана специальным сверхчёрным покрытием Acktar, обладающим крайне низким коэффициентом отражения, что позволяет эффективно подавлять паразитное рассеянное излучение и блики, возникающие на краях щели при прохождении света. Исполнение без оправы предполагает установку непосредственно в посадочное гнездо оптомеханического узла, что упрощает интеграцию в компактные схемы. Ширина щели 500±5 мкм задаёт точную апертуру для формирования линии или ограничения пучка, а длина 3 мм определяет протяжённость рабочей прорези. Сверхчёрные покрытия типа Acktar формируются методом напыления специализированных микроструктурированных слоёв, которые многократно переотражают и поглощают попадающее на них излучение внутри своей структуры, что обеспечивает коэффициент отражения на уровне доли процента даже при значительных углах падения света.

Характеристики

• Ширина щели: 500±5 мкм
• Длина: 3 мм
• Исполнение: без оправы
• Покрытие: сверхчёрное Acktar
• Назначение: ограничение и формирование пучка излучения
• Низкий уровень паразитного рассеяния

Отрасли применения

Щели такого типа применяются в спектрометрах и монохроматорах для формирования входного и выходного пучка, в системах пространственной фильтрации лазерного излучения, в оптических измерительных приборах, а также в научных установках, требующих подавления фонового и рассеянного света.

Product Family Description

• Wide-Band Low Reflectance Coating
• 99% Absorbance from the EUV to SWIR
• Slit Sizes Down to 25μm x 3mm
• Unmounted and Mounted Versions Available

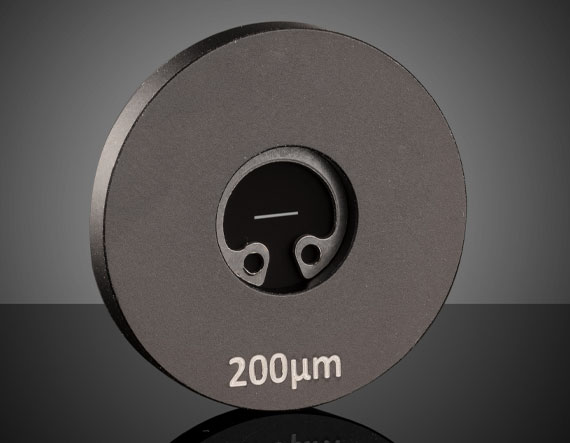

Acktar Blackened Air Slits are ideal for light aperture applications where back reflections from light sources are a concern. These air slits feature stainless steel substrates coated with Acktar’s Magic Black™ coating, which is a super black, low reflectance coating used in wavelengths from the extreme ultraviolet (EUV) to the short-wave infrared (SWIR). This wide-band coating is stable in temperatures up to 380°C and has no particulation from use. Acktar Blackened Air Slits are coated on both sides, including the slit edge, and are available unmounted or mounted for increased mechanical stability.

Note: Please contact us for custom slit sizes.
