Поставщик
|
Edmund Optics |
|
Артикул
|
37-122 |
|
Покрытие
|
Bare Aluminum |
|
Размер
|
12.5 x 12.5 мм |
|
Плотность штрихов (штрих / мм)
|
500 |
|
Длина волны блеска (нм)
|
560 ±25 |
|
Угол блеска (°)
|
8 |
|
Пиковая эффективность, типичная (%)
|
77 |
|
Размеры (мм)
|
12.5 x 12.5 ±0.1 |
|
Чистая апертура (%)
|
>90 |
|
Покрытие
|
Чистый алюминий |
|
Конструкция
|
Линейчатая решетка |
|
Подложка
|
Термополированное стекло |
|
Толщина (мм)
|
6.00 ±0.3 |
|
Тип
|
Отражающая дифракционная решётка |
|
Отраженный волновой фронт, RMS
|
λ/4 |
|
Центрирование размеченной области на подложке (мм)
|
±1 |
|
Выравнивание штрихов по краю (°)
|
±0.15 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
Описание

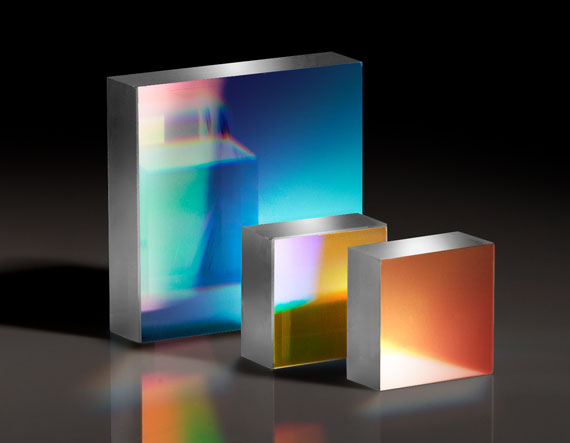

Высокоэффективная отражающая дифракционная решетка представляет собой оптический элемент с регулярной периодической структурой штрихов, нанесенной на отражающую поверхность подложки, которая разлагает падающее излучение в спектр за счет явления дифракции и последующей интерференции волн, отраженных от соседних штрихов. Плотность 500 штрихов на миллиметр определяет угловую дисперсию решетки — чем выше плотность штрихов, тем сильнее разводятся в пространстве компоненты разных длин волн. Указанная длина волны блеска 560 нм означает, что профиль штрихов (обычно пилообразный, так называемый эшелетт-профиль) оптимизирован для концентрации максимальной доли энергии дифрагированного излучения именно в этой спектральной точке и в выбранном порядке дифракции, что заметно повышает эффективность решетки по сравнению с равномерным распределением энергии по всем порядкам. Компактный размер 12.5 x 12.5 мм делает решетку удобной для встраивания в малогабаритные спектральные приборы.
Характеристики
- Тип: высокоэффективная отражающая дифракционная решетка
- Плотность штрихов: 500 штр./мм
- Длина волны блеска: 560 нм
- Размер: 12.5 x 12.5 мм
- Оптимизирована для высокой дифракционной эффективности
- Поставщик: Edmund Optics
Отрасли применения
Дифракционные решетки такого типа применяются в спектрометрах и монохроматорах, лазерных системах с внешним резонатором для сужения спектральной линии, аналитическом оборудовании для химического и биологического анализа, а также в научных исследованиях оптических свойств вещества.
Описание продукции:
- Отражение волнового фронта величиной λ/4;
- Высокие допуски на размеры;
- Допуск на расстояние между канавками <0.05%.
Высокоэффективные отражающие решетки предназначены для стабильной работы. Такой высокий уровень повторяемости упрощает проектирование OEM-систем и снижает потребность в утомительной регулировке центровки. Благодаря отраженному волновому фронту λ/4 и дифракционной эффективности до 90% эти решетки удовлетворяют потребности самых требовательных приложений. Высокоэффективные отражающие решетки имеют покрытие из чистого алюминия, что позволяет использовать их в диапазоне длин волн от 300 до 1850 нм.
Примечание. Неокрашенные алюминиевые покрытия хрупкие, и при обращении с ними необходимо соблюдать осторожность.
