Поставщик
|
Edmund Optics |
|
Артикул
|
34-367 |
|
Покрытие
|
Enhanced Aluminum (450-650nm) |
|
Края
|
Ground, protective bevel as needed |
|
Параллельность (угл. сек)
|
30.00 |
|
Толщина (мм)
|
5.00 |
|
Допуск по толщине (мм)
|
±0.20 |
|
Тип
|
Flat Mirror |
|
Диапазон длин волн (нм)
|
450 - 650 |
|
Длина (мм)
|
50.00 |
|
Ширина (мм)
|
50.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Чистая апертура (%)
|
90.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Enhanced Aluminum (450-650nm) |
|
Спецификация покрытия
|
Ravg >95% @ 450 - 650nm |
|
Допуск на размер (мм)
|
+0.00/-0.20 |
|
Размеры (мм)
|
50.0 x 50.0 |
|
Качество поверхности
|
20-10 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
Fused Silica |
|
Плоскостность поверхности
|
λ/20 |
Описание
Плоское зеркало размером 50 × 50 мм предназначено для отражения видимого излучения в диапазоне 450–650 нм. Покрытие на первой поверхности предотвращает появление двоения изображения и паразитных отражений внутри подложки. Плоскостность λ/20 относится к прецизионному классу и позволяет применять элемент в системах, где важно сохранять форму волнового фронта.
Квадратная форма и большая апертура подходят для широких лазерных пучков, камер, проекторов и измерительных установок. Покрытие оптимизировано для синего и зелёного видимого диапазона, поэтому зеркало может использоваться с лазерами и светодиодными источниками в пределах 450–650 нм. Для косого падения необходимо учитывать зависимость отражения от поляризации.
Монтаж выполняют в держателе, обеспечивающем равномерную опору по краям. Нельзя чрезмерно зажимать подложку, поскольку локальное напряжение ухудшает плоскостность и качество отражённого пучка. Рабочую поверхность защищают от пыли, отпечатков и царапин. Перед применением проверяют направление первой поверхности и фактический угол падения.
Характеристики
- Тип: прецизионное плоское зеркало первой поверхности.
- Размер: 50 × 50 мм.
- Покрытие: для диапазона 450–650 нм.
- Плоскостность: λ/20.
- Форма: квадратная.
- Оптическая функция: отражение и перенаправление видимого излучения.
- Конструкция: отражающий слой на первой поверхности.
- Особенности: большая апертура и высокая плоскостность.
Отрасли применения
- Лазерная метрология.
- Интерферометрия.
- Проекционные системы.
- Машинное зрение.
- Спектроскопия.
- Научные оптические стенды.

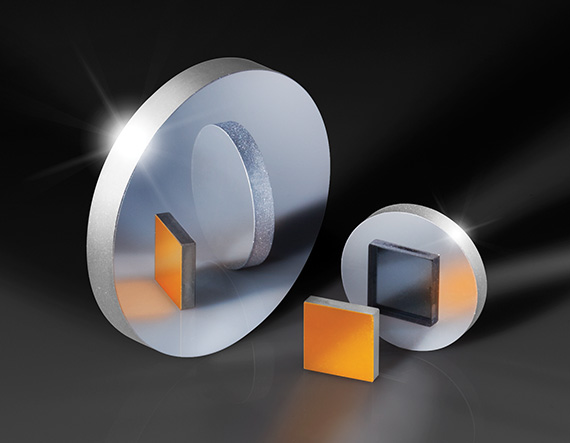

Описание семейства продуктов
- Прецизионная подложка из плавленого кварца
- 20–10 качества поверхности
- Низкий коэффициент теплового расширения
Поверхностные зеркала TECHSPEC® λ/20 First отполированы до лучших в отрасли характеристик точности поверхности и качества, чтобы свести к минимуму ошибку отраженного волнового фронта. Эти зеркала имеют прецизионную подложку из плавленого кварца с низким коэффициентом теплового расширения. Доступны несколько вариантов покрытия, что позволяет интегрировать эти зеркала в приложения, охватывающие видимый и инфракрасный спектры. Поверхностные зеркала TECHSPEC® λ/20 First идеально подходят для управления лучом и отражения и доступны в различных размерах, толщинах и вариантах покрытия.
