Поставщик
|
Edmund Optics |
|
Артикул
|
18-296 |
|
Размер
|
50x50 мм |
|
RoHS
|
Compliant |
|
Width (mm)
|
50.00 |
|
Length (mm)
|
50.00 |
|
Young's Modulus (GPa)
|
73.6 |
|
Wavelength Range (nm)
|
350 - 2000 |
|
Type
|
Protective Window |
|
Surface Quality
|
80-50 |
|
Substrate
|
EAGLE XG® |
|
Poisson's Ratio
|
0.23 |
|
Index of Refraction nd
|
1.51 |
|
Edges
|
Cut and Seamed |
|
Density (g/cm3)
|
2.38 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
3.17 (0 to +300°C) |
|
Coating
|
Uncoated |
|
Thickness (mm)
|
0.70 ±0.07 |
|
Dimensions (mm)
|
50.00 x 50.00 ±0.25 |
|
Clear Aperture CA (mm)
|
45.00 x 45.00 |
|
Clear Aperture (%)
|
90 |
|
Bevel
|
Protective as needed |

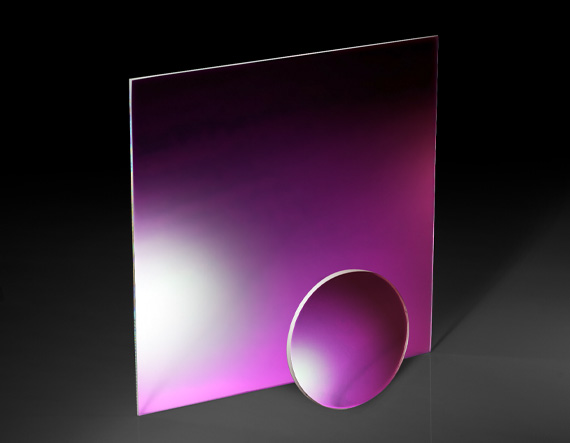

Описание
Оптическое окно из стекла EAGLE XG® артикула 18-296 от Edmund Optics представляет собой сверхтонкое покровное или защитное стекло размером 50×50 мм и толщиной всего 0,7 мм. EAGLE XG® — это бесщелочное боросиликатное стекло производства Corning, специально разработанное для применения в дисплеях и тонкоплёночных технологиях. Оно отличается исключительной химической стойкостью, термической стабильностью и очень низким коэффициентом теплового расширения (CTE ≈ 3.2×10⁻⁶/°C), что делает его идеальным для высокотемпературных процессов. Окно имеет полированные до оптического качества поверхности и превосходную плоскостность для столь малой толщины. Оно прозрачно в видимом и ближнем ИК диапазоне и не содержит щелочных металлов, которые могли бы диффундировать и отравлять полупроводниковые структуры. Толщина 0,7 мм позволяет использовать его в качестве защитного стекла для сенсоров, не внося значительных оптических искажений. Окно поставляется в чистом виде, без покрытий, что даёт пользователю свободу нанесения собственных слоёв. Благодаря габаритам 50×50 мм оно совместимо со стандартными слайд-держателями и может быть легко нарезано на меньшие куски.
Характеристики
Артикул производителя: 18-296 (Edmund Optics). Материал: Corning EAGLE XG® (бесщелочное стекло). Размеры: 50 мм × 50 мм (±0,2 мм). Толщина: 0,7 мм (±0,05 мм). Плоскостность: λ/2 на дюйм. Пропускание: >90% в диапазоне 350–2000 нм. Показатель преломления: n_d ≈ 1.51. Тепловое расширение: 3.2×10⁻⁶/°C. Точка размягчения: ~985°C. Качество поверхности: 60-40.
Отрасли применения
Окно EAGLE XG® используется в качестве подложки для изготовления интерференционных фильтров и дихроичных зеркал методом напыления. В производстве OLED- и LCD-дисплеев оно служит герметизирующим стеклом для защиты органических слоёв. В лабораторной микроскопии им накрывают образцы в флуоресцентных исследованиях. Также окно незаменимо в качестве прозрачного электрода-основы в экспериментах по тонкоплёночной фотовольтаике.
Описание семейства продуктов
- Тонкие подложки EAGLE XG® толщиной 0,7 мм
- Высокая химическая стойкость и превосходная долговечность
- Низкая плотность для приложений с ограниченным весом
Окна EAGLE XG® изготавливаются из стекла без содержания тяжелых металлов методом плавления, что обеспечивает им исключительно гладкую и ровную поверхность. Эти окна обладают высокой светопропускаемостью в видимом спектре, превосходной устойчивостью к воздействию окружающей среды и высокой химической стойкостью. Низкая плотность Corning® EAGLE XG® в сочетании с малой толщиной делает их идеальными для приложений с ограниченным весом и пространством. Окна EAGLE XG® используются в качестве подложек для ЖК-дисплеев мобильных устройств, поляризаторов, пластин для полупроводниковых приборов или защитных окон для электронных дисплеев.
