Зачерненная точечная диафрагма Acktar, апертура: 50±3 мкм, без оправы

Описание

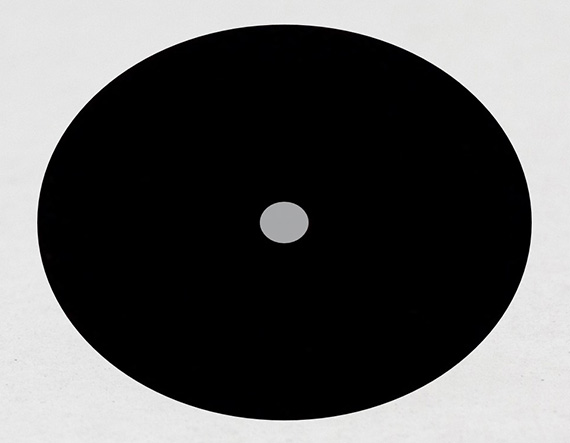

Зачернённая точечная диафрагма (пинхол) 12-166 компании Edmund Optics. Диафрагма выполнена по технологии Acktar (сверхчёрное покрытие) с апертурой 50 ±3 мкм и поставляется без собственной оправы.

Диафрагма (апертура) — это непрозрачная пластина с точным отверстием заданного размера, которая перекрывает часть пучка света, пропуская дальше только ту его часть, что проходит через отверстие. Диафрагму используют, чтобы ограничить диаметр пучка, отсечь паразитный рассеянный свет по краям или задать точную рабочую апертуру измерительного прибора.

Технология сверхчёрного покрытия Acktar наносит на поверхность вокруг отверстия диафрагмы особый наноструктурированный слой, поглощающий свет заметно сильнее, чем обычная матовая чёрная краска или анодированный металл, — это сильно уменьшает паразитный рассеянный свет, отражающийся от краёв и поверхности диафрагмы обратно в оптическую схему. Столь малая апертура (всего 50 мкм) типична для точечных диафрагм, используемых для пространственной фильтрации лазерных пучков, где пропускается только самая центральная, наиболее ровная часть пучка.

Точность и чистота края отверстия диафрагмы важны не меньше его диаметра: неровный или загрязнённый край может рассеивать часть света в стороны вместо того, чтобы просто его отсекать, создавая паразитную засветку в приборе.

Характеристики

• Артикул: 12-166; производитель: Edmund Optics
• Тип: зачернённая точечная диафрагма (пинхол)
• Апертура: 50 ±3 мкм
• Покрытие: сверхчёрное (Acktar)
• Оправа: без оправы

Отрасли применения

• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Спектроскопия и аналитическое приборостроение

Описание семейства продуктов

• Низкий коэффициент отражения от EUV до SWIR.
• Чернеющее покрытие с абсорбцией 99%
• Размер апертуры от 50 до 1000 мкм
• Доступно в размонтированном и смонтированном виде

Пинхолы Acktar Blackened имеют чернеющее покрытие Acktar Magic Black™, которое обеспечивает широкополосный низкий коэффициент отражения от экстремального ультрафиолета (EUV) до коротковолнового инфракрасного излучения (SWIR). Это покрытие обеспечивает практически нулевое газовыделение и может использоваться при температурах до 380°C. Актар Черные пинхолы имеют покрытие с обеих сторон, включая край пинхола, и доступны как в разобранном виде, так и в 25-мм креплении для легкой интеграции в оптические системы. Эти точечные отверстия подложки из нержавеющей стали идеально подходят для приложений пространственной фильтрации, требующих низкого обратного отражения и рассеяния от источников света.

Примечание. Свяжитесь с нами, чтобы узнать о вариантах апертуры.
