Ретрорефлектор из N-BK7, серебряное покрытие для 450-10000 нм, диаметр: 50.8 мм

Описание

Ретрорефлектор 45-191 от Edmund Optics представляет собой уголковый отражатель, изготовленный из стекла N-BK7. Он имеет форму трёхгранной призмы с взаимно перпендикулярными гранями, которые обеспечивают отражение падающего луча строго в обратном направлении независимо от угла падения (в пределах апертуры). На отражающие грани нанесено серебряное покрытие, оптимизированное для широкого спектрального диапазона 450–10000 нм. Диаметр ретрорефлектора 50,8 мм. Благодаря серебряному покрытию он обеспечивает высокий коэффициент отражения в видимом и инфракрасном диапазонах. Ретрорефлектор используется для точного возврата луча в системах юстировки, интерферометрии и лазерной локации. N-BK7 обладает хорошей прозрачностью в видимой области, а покрытие расширяет рабочий диапазон в ИК. Устройство поставляется без оправы и может быть установлено в держатели для круглой оптики.

Характеристики

• Тип: ретрорефлектор (уголковый отражатель)
• Диаметр: 50,8 мм
• Материал: N-BK7
• Покрытие: серебряное, 450–10000 нм
• Отражение строго в обратном направлении
• Высокий коэффициент отражения
• Широкий спектральный диапазон
• Поставляется без оправы

Отрасли применения

Ретрорефлектор используется в лазерных интерферометрах для создания опорного плеча, в системах измерения расстояний и скорости (лидары), а также в устройствах выравнивания и юстировки. Он применяется в качестве отражающего элемента в лазерной локации, системах безопасности и датчиках. В научных исследованиях ретрорефлектор служит для точного возврата луча при калибровке оптических трактов. Благодаря широкому спектральному диапазону он совместим с источниками от видимого до дальнего ИК.

Описание семейства продуктов

• Падающий свет отражается обратно к источнику
• Отклонение луча до 3 угловых секунд
• Полезно для съемки и выравнивания.
• Также доступны смонтированные

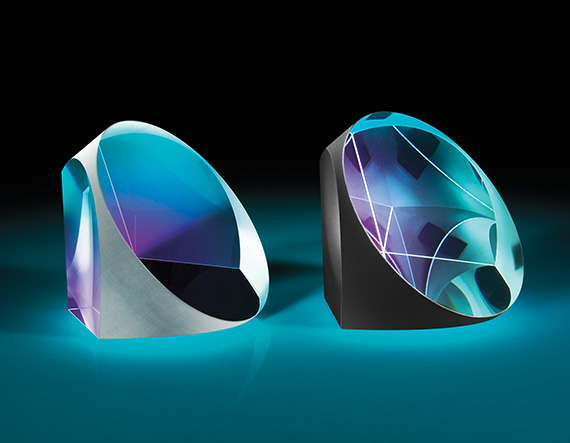

Угловые световозвращатели TECHSPEC® N-BK7 Corner Cube предназначены для отражения любого луча или пучка, попадающего на поверхность призмы, независимо от ориентации призмы, обратно на себя. Зеркало сделает это только при нормальном падении. В результате ретрорефлекторы с угловым кубом полезны там, где точное выравнивание невозможно или требует много времени. Световозвращатели TECHSPEC® N-BK7 Corner Cube доступны с двугранными поверхностями без покрытия или с серебряным покрытием. Серебряное покрытие обеспечивает больший угол приема, в то время как вариант без покрытия, основанный на полном внутреннем отражении, обеспечивает оптимальную отражательную способность. Входная поверхность доступна без покрытия или с просветляющим покрытием, оптимизированным для длин волн видимого или ближнего инфракрасного диапазона, включая 1064 нм и 1 550 нм.
