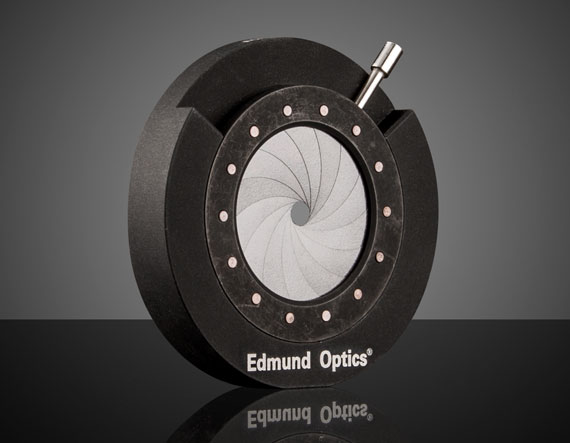

Ирисовая диафрагма в оправе, внешний диаметр: 50.8 мм

Описание

Ирисовая диафрагма в оправе артикула 53-915 от Edmund Optics представляет собой прецизионное механическое устройство, смонтированное в металлическом корпусе с внешним диаметром 50,8 мм (2 дюйма). Диафрагма состоит из множества тонких лепестков из воронёной пружинной стали, которые при повороте внешнего кольца синхронно перемещаются, образуя плавно изменяемое центральное отверстие практически идеально круглой формы. Минимальная апертура может закрываться полностью (0 мм), максимальная составляет около 45–48 мм, что позволяет использовать диафрагму для регулировки светового потока в широких пределах. Оправа диаметром 50,8 мм совместима со стандартными 2-дюймовыми оптическими держателями, что упрощает интеграцию в лабораторные установки. Механизм имеет плавный ход без рывков, а специальная конструкция минимизирует люфты и обеспечивает повторяемость установки диаметра. Лепестки имеют матовое чернение для подавления паразитных отражений. Диафрагма может использоваться для регулировки интенсивности, как пространственный фильтр для удаления крыльев лазерного пучка, а также в качестве простого затвора. Изделие поставляется в индивидуальной упаковке и не требует смазки, сохраняя работоспособность в широком диапазоне температур.

Характеристики

Артикул производителя: 53-915 (Edmund Optics). Тип: ирисовая диафрагма в оправе. Внешний диаметр оправы: 50,8 мм (2 дюйма). Максимальная апертура: ~45 мм. Минимальная апертура: 0 мм (полное закрытие). Количество лепестков: 12–18 (стандартная прецизионная конструкция). Материал лепестков: воронёная пружинная сталь. Материал оправы: алюминиевый сплав с чёрным анодированием. Рабочая температура: -20°C до +80°C. Повторяемость установки диаметра: ±0,1 мм. Вес: ~100 г.

Отрасли применения

Диафрагма 53-915 применяется в осветительных системах микроскопов для настройки апертуры конденсора. В лазерных лабораториях она служит для очистки пучка от паразитных мод и рассеянного излучения. В фототехнике и оптическом приборостроении используется как регулируемый затвор. Также востребована в учебных стендах для демонстрации явлений дифракции и влияния апертуры на разрешение.

Описание семейства продуктов

• Предустановлено в алюминиевых креплениях.
• Резьба 8–32 или ¼–20 для монтажа на столбе
• Размер апертуры до 50 мм

Это наша самая популярная матрица диафрагм стандартной серии, предлагаемая в алюминиевых креплениях. Допуски соблюдаются жестко, чтобы обеспечить идеальное центрирование диафрагмы в креплении. Монтажные отверстия расположены по центру, что упрощает интеграцию в оптические макетные платы. Для максимальной апертуры ½" (наименьшей) доступен переходник с резьбой 8-32 на ¼-20 (#53-926). Для получения дополнительной информации об установленных ирисовых диафрагмах стандартной серии сопоставьте диапазон апертуры с таблицей стандартных серий.
