Поставщик
|
Edmund Optics |
|
Артикул
|
14-822 |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Материал
|
CaF2 (фторид кальция) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø50.8 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Модуль Юнга (ГПа)
|
75.8 |
|
Диапазон длин волн (нм)
|
400 - 1000 |
|
Диапазон длин волн (мкм)
|
0.4 - 1 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Защитное окно |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/2 |
|
Подложка
|
Calcium Fluoride (CaF2) Vacuum UV Grade |
|
Коэффициент Пуассона
|
0.26 |
|
Твердость по Кнупу (кг / мм2)
|
158.3 |
|
Индекс преломления nd
|
1.434 |
|
Плотность (г / см3)
|
3.18 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
18.85 |
|
Спецификация покрытия
|
Rabs ≤0.25% @ 880nmRavg ≤1.25% @ 400 - 870nmRavg ≤1.25% @ 890 - 1000nm |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Толщина (мм)
|
3.00 ±0.1 |
|
Диаметр (мм)
|
50.80 +0.0/-0.1 |
|
Чистая апертура (%)
|
90 |
|
Ориентация оси
|
Random |
|
Число Аббе (vd)
|
94.99 |
Описание

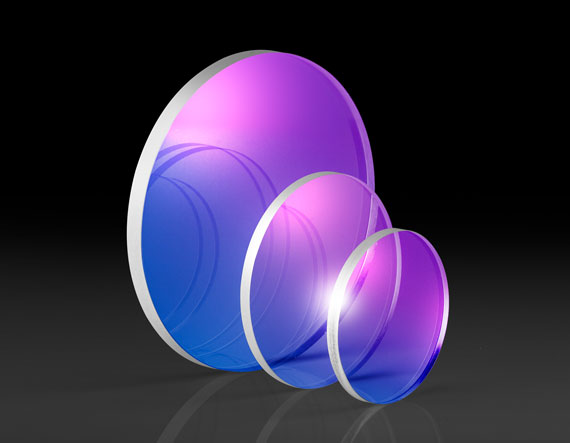

Оптическое окно 14-822 компании Edmund Optics изготовлено из фторида кальция (CaF₂) диаметром 50,8 мм (2 дюйма) с просветляющим покрытием, рассчитанным на диапазон 400–1000 нм (VIS-NIR). Фторид кальция отличается исключительно широким диапазоном пропускания — от глубокого УФ (около 130 нм) до среднего ИК (около 8 мкм), что делает его одним из немногих материалов, эффективно работающих единым элементом в столь широком спектральном окне.
Помимо широкого пропускания, CaF₂ обладает низким показателем преломления и низкой дисперсией, что снижает френелевские потери даже на непросветлённых поверхностях и уменьшает хроматические аберрации в широкополосных оптических системах по сравнению с более высокопреломляющими стёклами.
Такие окна применяются в мультиспектральных приборах, одновременно работающих в видимом и ближнем ИК-диапазонах, в спектроскопии, где требуется широкополосное пропускание единым материалом без смены оптики при переключении спектрального канала, а также в качестве выходных окон источников континуального (суперконтинуум) излучения.
Характеристики
- Артикул: 14-822; производитель: Edmund Optics
- Тип: плоскопараллельное окно
- Диаметр: 50,8 мм (2")
- Просветляющее покрытие: VIS-NIR (400–1000 нм)
- Материал: фторид кальция (CaF₂)
- Диапазон пропускания материала: ~130 нм – 8 мкм
- Низкий показатель преломления и низкая дисперсия
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Мультиспектральные приборы (видимый + ближний ИК)
- Источники суперконтинуума и широкополосная спектроскопия
Описание семейства продуктов
- Фторид кальция с низкой абсорбцией и высоким коэффициентом пропускания УФ-излучения
- Идеально подходит для применений в диапазоне от 200 нм до 7 мкм
- Низкий показатель преломления
Фторид кальция часто используется в спектроскопических окнах и линзах из-за его высокого пропускания от 200 нм до 7 мкм. Его низкое поглощение и высокий порог повреждения делают его популярным выбором для эксимерной лазерной оптики. Низкий показатель преломления фторида кальция позволяет использовать его без антибликового покрытия. Твердость по Кнупу фтористого кальция составляет 158,3. Окна TECHSPEC® из фторида кальция (CaF2), изготовленные из вакуумного фторида кальция класса УФ, обычно используются в тепловизионных системах с криогенным охлаждением.
