Поставщик
|
Edmund Optics |
|
Артикул
|
45-817 |
|
Покрытие
|
Uncoated |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø50.8 мм |
|
Подложка
|
Sapphire (Al2O3) |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Плоскостность поверхности
|
2λ (typical) |
|
Качество поверхности
|
80-50 |
|
Шероховатость поверхности (мкм)
|
0.1 per Inch |
|
Допуск по толщине (мм)
|
±0.05 |
|
Тип
|
Защитное окно |
|
Диапазон длин волн (мкм)
|
0.2 - 5.5 |
|
Диапазон длин волн (нм)
|
200 - 5500 |
|
Модуль Юнга (ГПа)
|
435 |
|
Твердость по Кнупу (ГПа)
|
1900 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Коэффициент Пуассона
|
0.27 |
|
Параллельность (угл. мин)
|
≤3.5 |
|
Ориентация оси
|
Random |
|
Индекс преломления nd
|
1.77 |
|
Плотность (г / см3)
|
3.97 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
8.8 |
|
Покрытие
|
Uncoated |
|
Толщина (мм)
|
3.18 |
|
Диаметр (мм)
|
50.80 ±0.05 |
|
Чистая апертура (%)
|
≥90 |
|
Двулучепреломление (нет)
|
0.008 for Visible Light Orthogonal to Optical Axis |
|
Число Аббе (vd)
|
72.24 |
Описание
Круглое оптическое окно из сапфира без покрытия Edmund Optics характеризуется следующими основными параметрами: диаметр 50,8 мм, сапфировая подложка и отсутствие спектрально-селективного антиотражающего покрытия. Изделие предназначено для механической и химической защиты оптических систем при сохранении оптического доступа. Конструкция ориентирована на включение в профессиональные оптические, оптомеханические или визуализирующие системы, где важны стабильность геометрии, повторяемость настройки и совместимость с типовыми компонентами.
Сапфир отличается высокой твёрдостью, износостойкостью и устойчивостью к температурным и химическим воздействиям. Непокрытое исполнение удобно для широкополосных задач, хотя отражения на поверхностях будут выше, чем у просветлённых вариантов. При проектировании узла следует учитывать ориентацию компонента, рабочий спектральный диапазон, апертуру сопряжённых элементов и требования к точности юстировки. Корректный монтаж помогает использовать рабочую поверхность или апертуру без виньетирования, перекоса и лишнего механического напряжения.
Компонент подходит как для новой разработки, так и для модернизации действующего стенда. Перед окончательной установкой рекомендуется убедиться в чистоте оптических поверхностей и соответствии крепёжного интерфейса, а в случае оптики — избегать касания рабочей зоны и применять допустимые средства очистки. При эксплуатации необходимо учитывать условия окружающей среды, мощность или интенсивность излучения и чувствительность всей системы к паразитным отражениям.
Характеристики
- Тип: круглое оптическое окно.
- Материал: сапфир.
- Диаметр: 50,8 мм.
- Покрытие: отсутствует.
- Особенности: высокая твёрдость, износостойкость и химическая стойкость.
Отрасли применения
- Защитные окна лазерных, тепловизионных и видеосистем.
- Вакуумное и технологическое оборудование.
- Приборы для эксплуатации в абразивной или агрессивной среде.
- Промышленные и научно-исследовательские системы.
Описание семейства продуктов
- Особенно высокая твердость поверхности, химическая стойкость
- Передает волны в диапазоне от УФ до среднего инфракрасного диапазона.
- Тоньше и прочнее, чем стандартные стеклянные окна

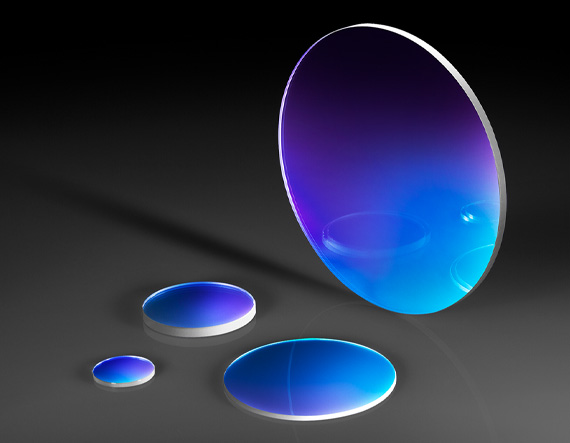

Сапфировые окна TECHSPEC® изготавливаются из монокристаллического сапфира, что делает их идеальными для требовательных приложений (таких как лазерные системы) благодаря их исключительной твердости поверхности, высокой теплопроводности, высокой диэлектрической проницаемости и устойчивости к обычным химическим кислотам и щелочам. Сапфир является вторым самым твердым кристаллом после алмаза, и из-за его структурной прочности сапфировые окна можно сделать намного тоньше, чем другие обычные диэлектрические окна с улучшенным коэффициентом пропускания. С химической точки зрения сапфир представляет собой монокристаллический оксид алюминия (Al2O3) и подходит для пропускания в диапазоне от 0,2 до 5,5 мкм.
