Поставщик
|
Edmund Optics |
|
Артикул
|
13-068 |
|
Покрытие
|
Ultrafast-Enhanced Silver |
|
Фокусное расстояние
|
50 мм |
|
Покрытие
|
с серебряным покрытием |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
50.8 мм (2") |
|
Применение
|
для фемтосекундных лазеров, для сверхкоротких импульсов |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
0.3 J/cm2 @ 800nm, 48fs, 1 pulse (typical) 0.16 J/cm2 @ 800nm, 48fs, 100Hz, 1000 pulses (typical) |
|
Неравномерность (П-В) @ 632,8 нм
|
3λ/20 |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Тип
|
Concave Mirror |
|
Толщина кромки ET (мм)
|
10.00 ±0.20 |
|
Чистая апертура (%)
|
80 |
|
Тип покрытия
|
Ultrafast-Enhanced Silver |
|
Дисперсия групповой задержки
|
0 ±20fs2 @ 600 - 1050nm |
|
Спецификация покрытия
|
Ravg >99% @ 600 - 1000nm, 0° Rs >99% @ 540 - 1000nm, 45° Rp >98.5% @ 730 - 870nm, 45° |
|
Покрытие
|
Ultrafast-Enhanced Silver |
|
Эффективное фокусное расстояние EFL (мм)
|
50.00 |
|
Диаметр (мм)
|
50.80 +0.00/-0.20 |
|
Качество поверхности
|
20-10 |
|
Подложка
|
Fused Silica |
Описание

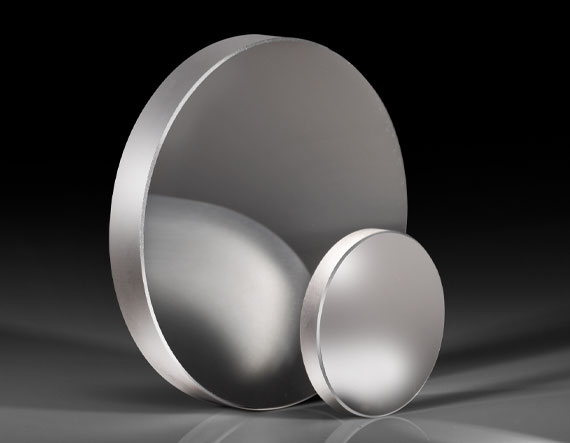

Вогнутое зеркало 13-068 от Edmund Optics предназначено для работы со сверхкороткими лазерными импульсами в диапазоне длин волн 600–1000 нм. Зеркало имеет диаметр 50,8 мм и эффективное фокусное расстояние 50 мм, что обеспечивает светосилу f/1 и позволяет эффективно собирать и фокусировать излучение. Серебряное покрытие на первой поверхности обеспечивает высокий коэффициент отражения (более 97%) в указанном спектральном диапазоне, а также низкую дисперсию групповой задержки, что критически важно для сохранения длительности ультракоротких импульсов. Подложка изготовлена из оптического стекла с высокой термической стабильностью. Зеркало имеет точную сферическую форму, минимизирующую аберрации при фокусировке коллимированного пучка. Благодаря своим характеристикам оно идеально подходит для применений в фемтосекундных лазерных системах, где необходимо избежать временного уширения импульса. Зеркало поставляется без оправы и может быть установлено в стандартные держатели для оптики диаметром 50,8 мм.
Характеристики
- Тип: вогнутое сферическое зеркало
- Диаметр: 50,8 мм
- Эффективное фокусное расстояние: 50 мм
- Покрытие: серебряное, для 600–1000 нм
- Коэффициент отражения: >97%
- Низкая дисперсия групповой задержки
- Подложка: оптическое стекло
- Поставляется без оправы
Отрасли применения
Зеркало используется в фемтосекундных лазерных системах для фокусировки и коллимации ультракоротких импульсов без искажения их временной формы. Оно применяется в системах генерации суперконтинуума, нелинейной оптики и время-разрешающей спектроскопии. В научных исследованиях зеркало востребовано в экспериментах по оптике сверхбыстрых процессов, а также в медицинских лазерных системах для точной доставки излучения. Благодаря высокому коэффициенту отражения оно обеспечивает минимальные потери энергии в оптическом тракте.
Описание семейства продуктов
- Идеально подходит для фокусировки импульсов титан-сапфирового лазера
- Отражательная способность >99 % в диапазоне 600–1000 нм
- Низкая дисперсия групповой задержки 0 ±20 фс2
- Эффективное фокусное расстояние от 25 до 500 мм
Серебряные вогнутые лазерные зеркала TECHSPEC® Ultrafast-Enhanced имеют серебряное покрытие, усиленное диэлектрическим покрытием, обеспечивающим повышенную отражательную способность в диапазоне 600–1000 нм. Эти зеркала имеют изначально низкую дисперсию групповой задержки (GDD) во всем диапазоне длин волн, что делает их идеальными для фокусировки или перенаправления лазерного излучения от фемтосекундных лазеров, таких как титан-сапфировые лазеры. Их широкий диапазон длин волн позволяет использовать их в приложениях, требующих большей полосы пропускания, чем могут обеспечить зеркала с низким GDD с диэлектрическим покрытием. Серебряные вогнутые лазерные зеркала TECHSPEC Ultrafast-Enhanced доступны в стандартных британских размерах и с эффективным фокусным расстоянием до 500 мм.
Примечание. Серебряные вогнутые лазерные зеркала Ultrafast-Enhanced TECHSPEC могут быть разработаны с различными диапазонами длин волн для других типов сверхбыстрых лазеров, таких как 1030 нм.
