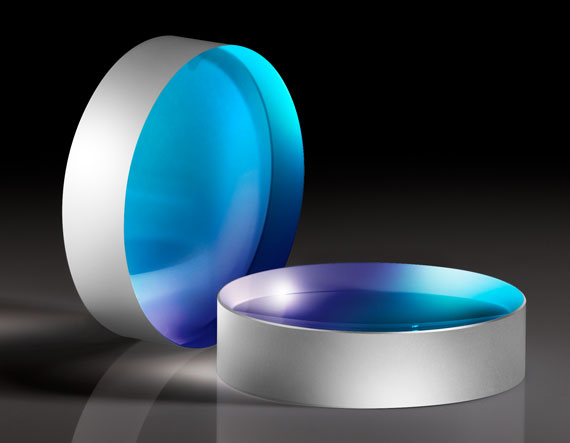

Вогнутое зеркало для работы с лазерным излучением, диаметр: 50.8 мм, эффективное фокусное расстояние: 50 мм, покрытие для 532 нм, угол падения: 0-45°

Описание

Вогнутое лазерное зеркало артикула 11-337 от Edmund Optics диаметром 2 дюйма (50,8 мм) и фокусным расстоянием 50 мм предназначено для точной фокусировки и коллимации излучения Nd:YAG лазеров на второй гармонике (532 нм). Зеркало изготовлено на подложке из плавленого кварца, что гарантирует высокую термостабильность и минимальную деформацию при изменении температуры. Рабочая вогнутая поверхность имеет форму точной сферы и покрыта многослойным диэлектрическим зеркальным покрытием, оптимизированным для углов падения от 0 до 45 градусов, обеспечивающим коэффициент отражения более 99,5% именно на длине волны 532 нм. Широкий диапазон рабочих углов падения даёт гибкость при компоновке оптических схем, позволяя использовать зеркало как при нормальном падении, так и под углом до 45 градусов без заметного падения отражательной способности. Толщина подложки и качество обработки (λ/4) обеспечивают дифракционно-ограниченную фокусировку для пучков диаметром до 15 мм. Задняя сторона зеркала матирована, а края снабжены фаской для безопасной установки в стандартные 2-дюймовые кинематические оправы. Продукт поставляется в чистом антистатическом пакете.

Характеристики

Артикул производителя: 11-337 (Edmund Optics). Тип: вогнутое сферическое зеркало первого поверхностного отражения. Диаметр: 50,8 мм (2 дюйма) ±0,1 мм. Эффективное фокусное расстояние: 50 мм (±1%). Радиус кривизны: 100 мм. Длина волны покрытия: 532 нм. Рабочий угол падения: 0–45°. Коэффициент отражения: R > 99,5% при 532 нм для любого угла в указанном диапазоне. Тип покрытия: многослойное диэлектрическое (лазерное). Качество поверхности: 20-10 scratch-dig. Плоскостность формы: λ/4 (PV) на 632,8 нм. Материал подложки: плавленый кварц (UVFS). Толщина: 9,0 мм (±0,2 мм). Лучевая стойкость: 10 Дж/см² (10 нс импульс). Задняя поверхность: матированная.

Отрасли применения

Зеркало 11-337 применяется в резонаторах DPSS-лазеров с диодной накачкой для создания плотного пятна накачки в кристалле Nd:YVO4. В лазерной микрообработке оно служит фокусирующим элементом в гальваносканерах для маркировки и гравировки. В научных экспериментах по спектроскопии комбинационного рассеяния зеркало используется для сбора и фокусировки рассеянного света на входную щель монохроматора. Также оно востребовано в интерферометрических датчиках смещения, где требуется высокая стабильность опорного пучка.

Описание семейства продуктов

• Идеально подходит для фокусировки лазерного луча.
• >Отражательная способность 99,8 % на центральной длине волны
• Подложки из плавленого кварца с высокой термостойкостью

Вогнутые лазерные линейные зеркала TECHSPEC® обеспечивают высокое качество поверхности 20-10, неровность поверхности λ/10 и высокую отражательную способность для фокусировки лазерных лучей, генерируемых источниками Nd:YAG. Эти лазерные зеркала с диэлектрическим покрытием, обладающие высоким гарантированным порогом повреждения, вызванного лазером, долговечны и устойчивы к лазерному повреждению. Эти вогнутые зеркала идеально подходят для использования с углом падения 0-45°, обеспечивая гибкость системной интеграции в области фокусировки луча, сбора и обработки изображений. Вогнутые лазерные линейные зеркала TECHSPEC изготовлены из плавленого кварца с превосходной термической и временной стабильностью, что обеспечивает оптимальную производительность независимо от колебаний температуры. Доступны диэлектрические покрытия для лазерных линий с длинами волн 266, 355, 532 и 1064 нм.
