Зеркало для сверхкоротких импульсов, серебряное покрытие, диаметр: 50.8 мм, эффективное фокусное расстояние: 50.8 мм, шероховатость поверхности: 50Å

Описание

Зеркало Edmund Optics с артикулом 17-147 представляет собой внеосевое параболическое зеркало (OAP) серии TECHSPEC®, специально разработанное для работы с фемтосекундными лазерами. Зеркало имеет диаметр 50,80 мм, эффективное фокусное расстояние 50,80 мм и внеосевой угол 90°. Шероховатость поверхности составляет менее 50 Å (RMS), что обеспечивает минимальное рассеяние света. Зеркало изготовлено из алюминиевого сплава 6061-T6 и имеет покрытие Ultrafast-Enhanced Silver, обеспечивающее средний коэффициент отражения более 99% в диапазоне 600–1000 нм при нормальном падении. Покрытие специально оптимизировано для минимизации групповой задержки дисперсии (GDD), которая составляет 0 ±20 фс² в диапазоне 600–1050 нм, что критически важно для сохранения длительности фемтосекундных импульсов. Зеркало имеет точность формы RMS λ/8 и поверхностное качество 80-50. Внеосевая параболическая конструкция полностью исключает хроматические аберрации, что делает зеркало идеальным для широкополосных применений. Зеркало способно выдерживать лазерное излучение с плотностью мощности до 0,3 Дж/см² при длительности импульса 48 фс (одиночный импульс) и 0,16 Дж/см² при частоте 100 Гц и 1000 импульсах. Данное зеркало идеально подходит для применения в Ti:sapphire и Yb-легированных лазерных системах, а также в других приложениях, требующих высокого отражения и низкой дисперсии.

Характеристики

• Производитель: Edmund Optics
• Артикул: 17-147
• Серия: TECHSPEC®
• Тип: внеосевое параболическое зеркало (OAP)
• Материал подложки: алюминиевый сплав 6061-T6
• Покрытие: Ultrafast-Enhanced Silver (600–1000 нм)
• Диаметр: 50,80 +0,00/-0,10 мм
• Эффективное фокусное расстояние: 50,80 мм
• Внеосевой угол: 90°
• Y-смещение: 50,80 мм
• Шероховатость поверхности: <50 Å (RMS)
• Коэффициент отражения: >99% @ 600–1000 нм, 0°
• GDD: 0 ±20 фс² @ 600–1050 нм
• Точность формы (RMS): λ/8
• Поверхностное качество: 80-50
• Допуск на фокусное расстояние: ±1%
• Лазерная стойкость: 0,3 Дж/см² @ 800 нм, 48 фс, 1 импульс; 0,16 Дж/см² @ 800 нм, 48 фс, 100 Гц, 1000 импульсов
• Радиус кривизны: 50,80 мм
• Отражённый волновой фронт (RMS): λ/4

Отрасли применения

• Фемтосекундные лазерные системы (Ti:sapphire, Yb-doped)
• Лазерная спектроскопия и диагностика
• Усиление чирпированных импульсов (CPA)
• Научно-исследовательские лабораторные установки
• Оптические системы для лазерной обработки материалов
• Медицинские лазерные системы
• Аэрокосмические и оборонные оптические системы
• Генерация сверхкоротких импульсов и нелинейная оптика

Описание семейства продуктов

• Сверхбыстрое улучшенное серебряное покрытие для лазеров на основе Ti: сапфира и Yb: легированных
• Низкая групповая задержка дисперсии 0 ±20фс² при 600–1050 нм
• Шероховатость поверхности <50Å для минимизации рассеяния

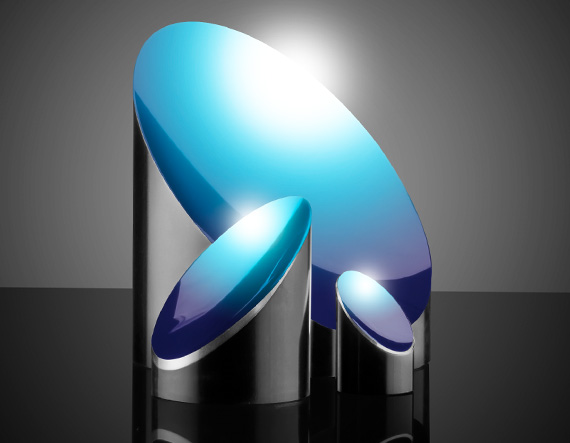

Сверхбыстрые улучшенные серебряные внеосевые параболические зеркала TECHSPEC® используются для коллимации или фокусировки падающего света под заданным углом смещения. Эти зеркала покрыты сверхбыстрым улучшенным серебряным покрытием, обеспечивающим >99% отражательной способности от 600 до 1050 нм при сохранении низкой групповой задержки дисперсии (GDD) 0 ±20fs². Внеосевая конструкция этих зеркал отделяет фокусную точку от пути луча, обеспечивая больше интерактивного пространства вокруг фокусной точки без нарушения падающего луча. Зеркала OAP с сверхбыстрым улучшенным серебряным покрытием TECHSPEC идеально подходят для фокусировки лазерного света от сверхбыстрых лазеров малой и средней мощности, включая лазеры на сапфире и легированном иттербием волоконном лазере, при этом минимизируя временное распространение сверхбыстрых импульсов. Для установки этих зеркал в настольные системы доступны монтажные пластины с отверстиями, перпендикулярными оптической оси.
