Внеосевое параболическое зеркало, диаметр: 50.8 мм, фокусное расстояние: 50.8мм, покрытие для 532 нм

Описание

Внеосевое параболическое зеркало формирует изображение или фокусирует пучок за счет отражения от участка параболоида, смещенного относительно главной оси, что позволяет вывести фокус в сторону от падающего излучения и избежать затенения пучка приемным или измерительным оборудованием. В отличие от линзовых систем, параболическое зеркало не вносит хроматической аберрации, поскольку работает по принципу отражения, а не преломления, и потому одинаково эффективно собирает излучение разных длин волн в одну точку. Диаметр зеркала составляет 50.8 мм, эффективное фокусное расстояние равно 50.8 мм, что соответствует относительно светосильной оптической схеме с соотношением диаметра к фокусу, близким к единице. Отражающее покрытие рассчитано на длину волны 532 нм — вторую гармонику неодимовых лазеров, широко применяемую в научных и промышленных лазерных системах видимого зеленого диапазона. Отсутствие подложки из преломляющего материала в конструкции зеркала исключает потери на поглощение внутри массива стекла, что особенно ценно при работе с мощным лазерным излучением, способным нагревать преломляющие элементы.

Характеристики

• Тип: внеосевое параболическое зеркало
• Диаметр: 50.8 мм
• Фокусное расстояние: 50.8 мм
• Покрытие: для 532 нм
• Отсутствие хроматической аберрации
• Светосильная оптическая схема
• Поставщик: Edmund Optics

Отрасли применения

Применяется в лазерных системах на длине волны 532 нм: научных экспериментальных установках, приборах для лазерной абляции, оптических системах формирования пучка и в задачах, где требуется безаберрационная фокусировка монохроматического зеленого излучения.

Описание семейства продуктов

• Диэлектрические покрытия лазерных линий для 532 и 1064 нм
• Идеально подходят для коллимации или фокусировки света лазера Nd:YAG
• >Отражательная способность 99,5% на расчетных длинах волн Nd:YAG
• Также доступны параболические зеркала с металлическим покрытием вне оси

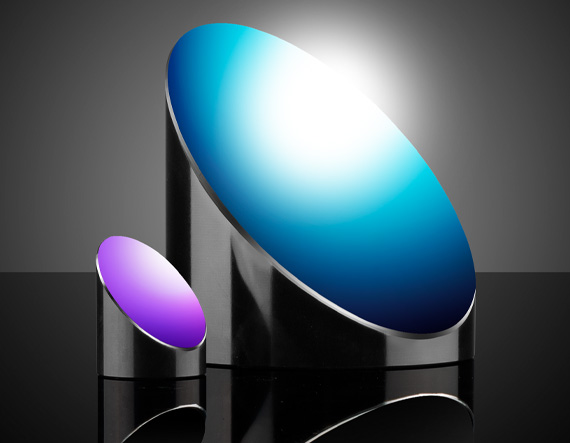

Зеркала с покрытием лазерных линий TECHSPEC® вне оси имеют подложки из обработанного алмазом алюминия, покрытые диэлектрическими покрытиями для высокого отражения на лазерных линиях 532 или 1064 нм. Эти высокоотражающие диэлектрические покрытия предназначены для лазерных приложений, требующих более высокой производительности, чем может обеспечить оптика с металлическим покрытием. Доступны стандартные имперские размеры с несколькими вариантами фокусного расстояния, а также монтажные пластины с отверстиями, перпендикулярными оптической оси, для интеграции в настольный компьютер. TECHSPEC® Laser Line Coated Off-Axis Parabolic (OAP) Mirrors идеально подходят для использования с основной или второй гармоникой Nd:YAG-лазеров для коллимации или фокусировки лазерного света. Пожалуйста, свяжитесь с нами, если для вашего приложения требуются какие-либо из наших стандартных Off-Axis Parabolic Mirrors с покрытием лазерной линии.
