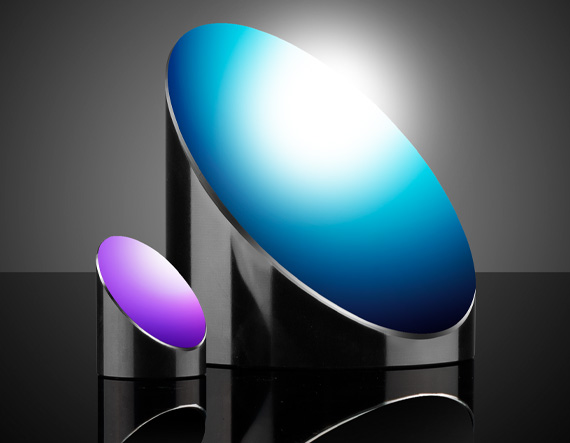

Внеосевое параболическое зеркало, диаметр: 50.8 мм, фокусное расстояние: 50.8мм, покрытие для 1064 нм

Описание

Внеосевое параболическое зеркало 15-379 компании Edmund Optics имеет диаметр 50,8 мм, фокусное расстояние 50,8 мм и отражающее покрытие, оптимизированное для длины волны 1064 нм.

Параболическое зеркало устроено так, что все лучи света, идущие от его фокуса параллельно оптической оси, после отражения собираются точно в одной точке — фокусе, и наоборот, параллельный пучок, направленный в фокус, после отражения превращается в строго параллельный. У обычного параболического зеркала эта точка фокуса лежит прямо на оптической оси, то есть внутри самого пучка света, из-за чего источник или приёмник, установленный точно в фокусе, неизбежно частично перекрывает пучок собой.

У внеосевого параболического зеркала используется не центральная, а смещённая в сторону от оси часть той же самой параболической поверхности — благодаря этому фокус выносится в сторону, за пределы самого пучка, и источник или приёмник можно установить в этой точке, вообще не загораживая пучок собой. Это особенно важно в чувствительных лазерных схемах, где любое перекрытие пучка недопустимо.

Такое зеркало не вносит хроматической аберрации (то есть не «расфокусирует» разные цвета света по-разному, как это делают линзы) и, в отличие от линзы, не может быть повреждено мощным лазерным излучением изнутри материала, поскольку свет не проходит сквозь толщу отражающего элемента.

Отражающее покрытие, оптимизированное под 1064 нм — распространённую рабочую длину волны твердотельных Nd:YAG и волоконных лазеров, — обеспечивает минимальные потери мощности лазерного излучения именно на этой длине волны при отражении от зеркала.

Такие компактные внеосевые параболические зеркала применяют для фокусировки или коллимации лазерного излучения на длине волны 1064 нм в лазерных системах, оптических испытательных стендах и научных установках, где источник или приёмник нельзя ставить прямо на оптической оси пучка.

Характеристики

• Артикул: 15-379; производитель: Edmund Optics
• Тип: внеосевое параболическое зеркало
• Диаметр: 50,8 мм
• Фокусное расстояние: 50,8 мм
• Отражающее покрытие: для 1064 нм

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

Описание семейства продуктов

• Диэлектрические покрытия лазерных линий для 532 и 1064 нм
• Идеально подходят для коллимации или фокусировки света лазера Nd:YAG
• >Отражательная способность 99,5% на расчетных длинах волн Nd:YAG
• Также доступны параболические зеркала с металлическим покрытием вне оси

Зеркала с покрытием лазерных линий TECHSPEC® вне оси имеют подложки из обработанного алмазом алюминия, покрытые диэлектрическими покрытиями для высокого отражения на лазерных линиях 532 или 1064 нм. Эти высокоотражающие диэлектрические покрытия предназначены для лазерных приложений, требующих более высокой производительности, чем может обеспечить оптика с металлическим покрытием. Доступны стандартные имперские размеры с несколькими вариантами фокусного расстояния, а также монтажные пластины с отверстиями, перпендикулярными оптической оси, для интеграции в настольный компьютер. TECHSPEC® Laser Line Coated Off-Axis Parabolic (OAP) Mirrors идеально подходят для использования с основной или второй гармоникой Nd:YAG-лазеров для коллимации или фокусировки лазерного света. Пожалуйста, свяжитесь с нами, если для вашего приложения требуются какие-либо из наших стандартных Off-Axis Parabolic Mirrors с покрытием лазерной линии.
