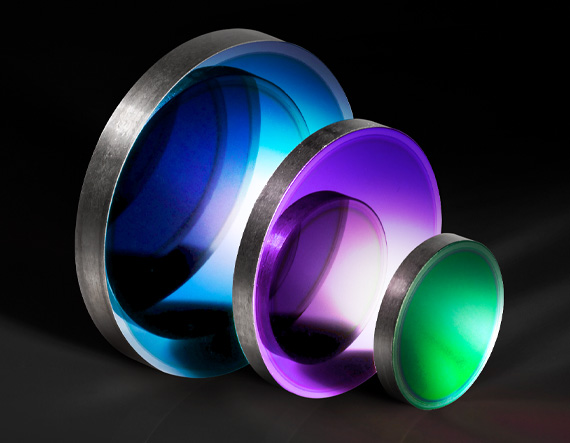

Оптическое окно из германия (Ge), покрытие для 8-12 мкм, диаметр: 50.8 мм, толщина: 3.0 мм

Описание

Оптическое окно 11-872 компании Edmund Optics сделано из германия — плотного кристаллического материала, прозрачного для дальнего инфракрасного (теплового) света, который обычное стекло вообще не пропускает.

Диаметр окна — 50,8 мм, толщина — 3,0 мм. На поверхности нанесено просветляющее покрытие, рассчитанное на диапазон 8–12 мкм — это диапазон теплового инфракрасного излучения, которое испускают нагретые тела, в том числе живые организмы.

Германий, в отличие от стекла и даже от селенида цинка, полностью непрозрачен для видимого света (на просвет выглядит непрозрачным, тёмным материалом) — его прозрачность проявляется только в инфракрасном диапазоне, что связано с особыми электронными свойствами этого материала.

Германиевые окна и линзы — основной материал для тепловизионных приборов и оборудования ночного видения дальнего инфракрасного диапазона: такие окна устанавливают как защитные или входные элементы объективов тепловизионных камер, пропуская внутрь только тепловое излучение наблюдаемых объектов.

Благодаря высокому показателю преломления германия из него также делают компактные линзы объективов тепловизоров — при том же оптическом эффекте германиевая линза получается заметно тоньше, чем линза из большинства других инфракрасных материалов.

Характеристики

• Артикул: 11-872; производитель: Edmund Optics
• Тип: плоское окно из германия
• Диаметр: 50,8 мм
• Толщина: 3,0 мм
• Материал: германий (Ge)
• Просветляющее покрытие: 8–12 мкм (дальний ИК)

Отрасли применения

• Спектроскопия и аналитическое приборостроение
• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории

Описание семейства продуктов

• Без покрытия или с просветляющим покрытием, предназначенным для различных диапазонов ИК-излучения.
• Минимальная хроматическая аберрация благодаря низкой дисперсии
• Идеально подходит для инфракрасных приложений, требующих прочной оптики
• Также доступны германиевые окна с DLC-покрытием

Окна TECHSPEC® Germanium (Ge) поставляются с тремя вариантами просветляющего покрытия: 3–5 мкм для приложений среднего инфракрасного диапазона, 3–12 мкм для широкополосных мультиспектральных приложений или 8–12 мкм для тепловизионных приложений. . Из-за высокого коэффициента преломления (около 4,0 от 2 до 14 мкм) рекомендуется наносить на эти германиевые окна просветляющее покрытие для достаточного пропускания в интересующей области. Германий подвержен тепловому разгону, а это означает, что пропускание уменьшается с повышением температуры. Таким образом, эти германиевые окна следует использовать при температурах ниже 100°C. При проектировании чувствительных к весу систем следует учитывать высокую плотность германия (5,33 г/см³). Твердость германия по Кнупу (780) примерно в два раза выше, чем у фторида магния, что делает его идеальным для инфракрасных приложений, требующих прочной оптики.
