Поставщик
|
Edmund Optics |
|
Артикул
|
11-335 |
|
Покрытие
|
Laser Mirror (355nm) |
|
Фокусное расстояние
|
250 мм |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
50.8 мм (2") |
|
Применение
|
для работы с Nd:YAG лазером |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
5 J/cm2 @ 355nm, 20ns, 20Hz |
|
Неравномерность (П-В) @ 632,8 нм
|
3λ/20 |
|
Диапазон длин волн (нм)
|
351 - 358 |
|
Тип
|
Concave Mirror |
|
Радиус R1 (мм)
|
500.00 |
|
Толщина кромки ET (мм)
|
10.00 ±0.20 |
|
Чистая апертура (%)
|
90 |
|
Толщина центра CT (мм)
|
9.35 |
|
Тип покрытия
|
Dielectric |
|
Спецификация покрытия
|
Rabs >99.80% @ 355nm (0-45° AOI) |
|
Покрытие
|
Laser Mirror (355nm) |
|
Эффективное фокусное расстояние EFL (мм)
|
250.00 |
|
Диаметр (мм)
|
50.80 +0.00/-0.20 |
|
Качество поверхности
|
20-10 |
|
Подложка
|
Fused Silica |
|
Расчетная длина волны DWL (нм)
|
355 |
Описание

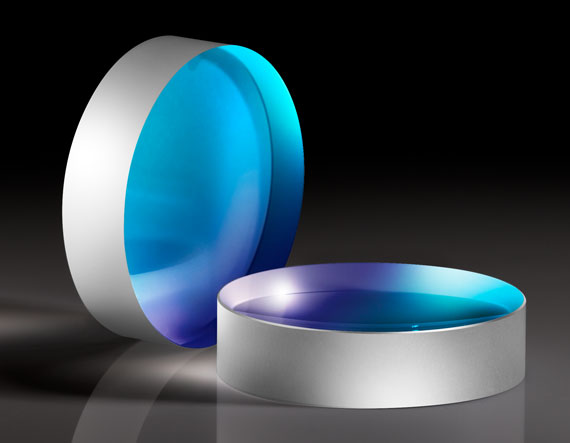

Вогнутое зеркало диаметром 50,8 мм и эффективным фокусным расстоянием 250 мм предназначено для фокусировки ультрафиолетового лазерного излучения на длине волны 355 нм. Большая апертура позволяет работать с широкими пучками, а длинное фокусное расстояние обеспечивает умеренную сходимость и значительное рабочее расстояние. Отражательная схема не вносит хроматическую аберрацию, связанную с прохождением света через линзу.
Покрытие оптимизировано для третьей гармоники Nd:YAG-лазеров и рассчитано на углы падения от 0 до 45°. Диаметр 50,8 мм соответствует двухдюймовому формату и подходит для крупных лазерных трактов. Сферическая вогнутая поверхность формирует фокус в отражённом пространстве, поэтому положение зеркала и угол установки определяют качество пятна.
УФ-зеркало требует чистой поверхности и аккуратной механической фиксации. Пыль и органические следы под мощным лучом могут привести к локальному нагреву и разрушению покрытия. При косом падении отражение зависит от поляризации, поэтому точную ориентацию выбирают по расчёту. Для работы необходимы экранирование и защитные очки для 355 нм.
Характеристики
- Тип: вогнутое сферическое лазерное зеркало.
- Диаметр: 50,8 мм.
- Эффективное фокусное расстояние: 250 мм.
- Покрытие: для длины волны 355 нм.
- Допустимый угол падения: 0–45°.
- Спектральная область: ультрафиолет.
- Оптическая сила: положительная отражательная.
- Назначение: фокусировка широкого УФ-лазерного пучка.
Отрасли применения
- УФ-лазерная обработка.
- Фотолитография.
- Лазерная маркировка.
- Спектроскопия.
- Оптическая метрология.
- Научные установки с третьей гармоникой Nd:YAG.
Описание семейства продуктов
- Идеально подходит для фокусировки лазерного луча.
- >Отражательная способность 99,8 % на центральной длине волны
- Подложки из плавленого кварца с высокой термостойкостью
Вогнутые лазерные линейные зеркала TECHSPEC® обеспечивают высокое качество поверхности 20-10, неровность поверхности λ/10 и высокую отражательную способность для фокусировки лазерных лучей, генерируемых источниками Nd:YAG. Эти лазерные зеркала с диэлектрическим покрытием, обладающие высоким гарантированным порогом повреждения, вызванного лазером, долговечны и устойчивы к лазерному повреждению. Эти вогнутые зеркала идеально подходят для использования с углом падения 0-45°, обеспечивая гибкость системной интеграции в области фокусировки луча, сбора и обработки изображений. Вогнутые лазерные линейные зеркала TECHSPEC изготовлены из плавленого кварца с превосходной термической и временной стабильностью, что обеспечивает оптимальную производительность независимо от колебаний температуры. Доступны диэлектрические покрытия для лазерных линий с длинами волн 266, 355, 532 и 1064 нм.
