Поставщик
|
Edmund Optics |
|
Артикул
|
11-330 |
|
Покрытие
|
Laser Mirror (266nm) |
|
Фокусное расстояние
|
250 мм |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
50.8 мм (2") |
|
Применение
|
для работы с Nd:YAG лазером |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
2 J/cm2 @ 266nm, 20ns, 20Hz |
|
Неравномерность (П-В) @ 632,8 нм
|
3λ/20 |
|
Диапазон длин волн (нм)
|
263 - 268 |
|
Тип
|
Concave Mirror |
|
Радиус R1 (мм)
|
500.00 |
|
Толщина кромки ET (мм)
|
10.00 ±0.20 |
|
Чистая апертура (%)
|
90 |
|
Толщина центра CT (мм)
|
9.35 |
|
Тип покрытия
|
Dielectric |
|
Спецификация покрытия
|
Rabs >99.80% @ 266nm (0-45° AOI) |
|
Покрытие
|
Laser Mirror (266nm) |
|
Эффективное фокусное расстояние EFL (мм)
|
250.00 |
|
Диаметр (мм)
|
50.80 +0.00/-0.20 |
|
Качество поверхности
|
20-10 |
|
Подложка
|
Fused Silica |
|
Расчетная длина волны DWL (нм)
|
266 |
Описание
Вогнутое зеркало для лазерного излучения Edmund Optics, артикул 11-330, предназначен для работы в области: глубокий ультрафиолет. Для этой позиции заданы следующие параметры: диаметр 50,8 мм, EFL 250 мм, угол падения 0-45°. Параметры компонента рассчитаны на случаи, когда результат зависит от спектра, рабочей апертуры и точной механической установки. Отражающая схема не требует прохождения света через объём линзового материала, поэтому исключает хроматическую аберрацию и полезна для широких спектральных диапазонов.
Особенность исполнения — покрытие для 266 нм. Она определяет совместимость изделия с предусмотренным источником и влияет на потери, паразитные отражения, рассеяние или эффективность преобразования пучка. Компонент применяют как самостоятельный элемент либо в составе более сложной оптической сборки.
Характеристики
Покрытие выбирают по длине волны; геометрия поверхности задаёт положение фокуса и светосилу системы. Значения диаметр 50,8 мм, EFL 250 мм, угол падения 0-45° необходимо учитывать совместно, поскольку они задают доступную апертуру, пространственную конфигурацию и допустимые условия эксплуатации.
Монтаж выполняют в совместимом держателе, исключающем перекос и механическое напряжение. Для сохранения параметров рабочие поверхности защищают от пыли, следов пальцев и случайных царапин. В лазерных схемах дополнительно проверяют размер пучка, угол падения, поляризацию и плотность мощности на элементе.
Отрасли применения
Изделие востребовано в таких задачах, как УФ-лазерная обработка, микроструктурирование, научные установки. Оно подходит для исследовательской фотоники, промышленного приборостроения, лабораторных измерений и разработки специализированных оптических модулей.
Практическая ценность компонента проявляется при построении воспроизводимого канала между источником, образцом и приёмником. Согласование спектра, механической установки и габаритов оптического тракта позволяет использовать заданные характеристики без компромисса по качеству сигнала.
Описание семейства продуктов
- Идеально подходит для фокусировки лазерного луча.
- >Отражательная способность 99,8 % на центральной длине волны
- Подложки из плавленого кварца с высокой термостойкостью

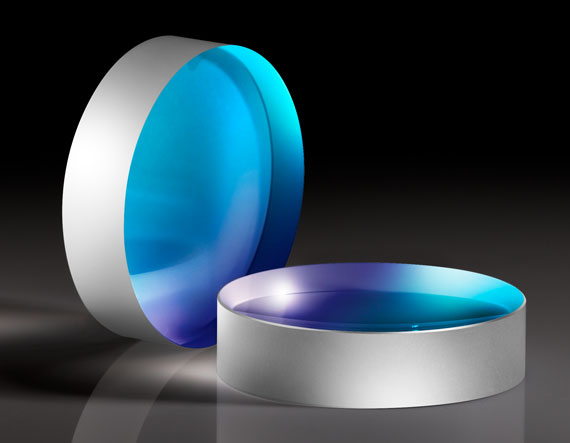

Вогнутые лазерные линейные зеркала TECHSPEC® обеспечивают высокое качество поверхности 20-10, неровность поверхности λ/10 и высокую отражательную способность для фокусировки лазерных лучей, генерируемых источниками Nd:YAG. Эти лазерные зеркала с диэлектрическим покрытием, обладающие высоким гарантированным порогом повреждения, вызванного лазером, долговечны и устойчивы к лазерному повреждению. Эти вогнутые зеркала идеально подходят для использования с углом падения 0-45°, обеспечивая гибкость системной интеграции в области фокусировки луча, сбора и обработки изображений. Вогнутые лазерные линейные зеркала TECHSPEC изготовлены из плавленого кварца с превосходной термической и временной стабильностью, что обеспечивает оптимальную производительность независимо от колебаний температуры. Доступны диэлектрические покрытия для лазерных линий с длинами волн 266, 355, 532 и 1064 нм.
