Поставщик
|
Edmund Optics |
|
Артикул
|
11-334 |
|
Диаметр
|
50.8 мм (2") |
|
Покрытие
|
Laser Mirror (355nm) |
|
Фокусное расстояние
|
150 мм |
|
Тип оптических зеркал
|
вогнутое |
|
Применение
|
для работы с Nd:YAG лазером |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
5 J/cm2 @ 355nm, 20ns, 20Hz |
|
Неравномерность (П-В) @ 632,8 нм
|
3λ/20 |
|
Диапазон длин волн (нм)
|
351 - 358 |
|
Тип
|
Concave Mirror |
|
Радиус R1 (мм)
|
300.00 |
|
Толщина кромки ET (мм)
|
10.00 ±0.20 |
|
Чистая апертура (%)
|
90 |
|
Толщина центра CT (мм)
|
8.92 |
|
Тип покрытия
|
Dielectric |
|
Спецификация покрытия
|
Rabs >99.80% @ 355nm (0-45° AOI) |
|
Покрытие
|
Laser Mirror (355nm) |
|
Эффективное фокусное расстояние EFL (мм)
|
150.00 |
|
Диаметр (мм)
|
50.80 +0.00/-0.20 |
|
Качество поверхности
|
20-10 |
|
Подложка
|
Fused Silica |
|
Расчетная длина волны DWL (нм)
|
355 |
Описание

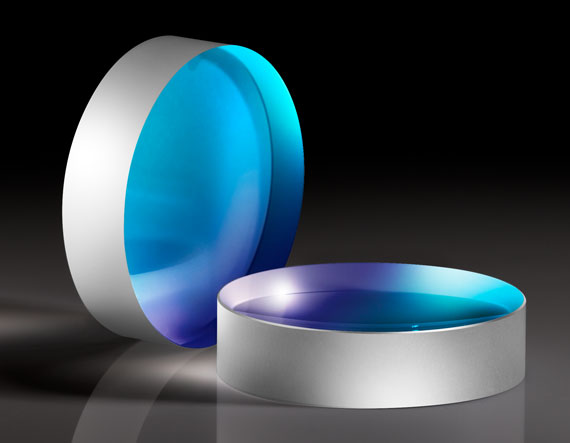

Вогнутое зеркало 11-334 от Edmund Optics предназначено для работы с лазерным излучением на длине волны 355 нм (третья гармоника Nd:YAG). Диаметр зеркала составляет 50,8 мм, эффективное фокусное расстояние — 150 мм, что обеспечивает относительное отверстие f/3. Покрытие оптимизировано для 355 нм и рассчитано на угол падения от 0° до 45°, что даёт гибкость при построении оптических схем. Высокий коэффициент отражения (более 99%) на рабочей длине волны гарантирует минимальные потери мощности, что критически важно для УФ-лазерных систем.
Вогнутая сферическая форма позволяет фокусировать коллимированный пучок или коллимировать точечный источник без хроматических аберраций, что особенно ценно в УФ-диапазоне, где материалы линз могут иметь ограниченную прозрачность и стойкость. Подложка изготовлена из плавленого кварца (UVFS), обладающего высокой лучевой стойкостью и низким тепловым расширением. Покрытие устойчиво к УФ-излучению и обеспечивает долговременную стабильность характеристик.
Зеркало поставляется без оправы и совместимо со стандартными держателями диаметром 50,8 мм. Применяется в УФ-лазерных системах, литографии, микрообработке, спектроскопии, флуоресцентном анализе и научных исследованиях. Благодаря работе в диапазоне углов 0–45° его можно использовать как в прямых, так и в отклоняющих схемах. Высокое качество полировки гарантирует низкое рассеяние и точное фокусное расстояние.
Характеристики
- Тип: вогнутое зеркало для лазерного излучения
- Диаметр: 50,8 мм
- Эффективное фокусное расстояние: 150 мм
- Покрытие: 355 нм
- Угол падения: 0–45°
- Материал подложки: плавленый кварц (UVFS)
- Поставляется без оправы
Отрасли применения
Зеркало 11-334 используется в УФ-лазерных системах на 355 нм, литографии, микрообработке, спектроскопии, флуоресцентном анализе и научных исследованиях.
Описание семейства продуктов
- Идеально подходит для фокусировки лазерного луча.
- >Отражательная способность 99,8 % на центральной длине волны
- Подложки из плавленого кварца с высокой термостойкостью
Вогнутые лазерные линейные зеркала TECHSPEC® обеспечивают высокое качество поверхности 20-10, неровность поверхности λ/10 и высокую отражательную способность для фокусировки лазерных лучей, генерируемых источниками Nd:YAG. Эти лазерные зеркала с диэлектрическим покрытием, обладающие высоким гарантированным порогом повреждения, вызванного лазером, долговечны и устойчивы к лазерному повреждению. Эти вогнутые зеркала идеально подходят для использования с углом падения 0-45°, обеспечивая гибкость системной интеграции в области фокусировки луча, сбора и обработки изображений. Вогнутые лазерные линейные зеркала TECHSPEC изготовлены из плавленого кварца с превосходной термической и временной стабильностью, что обеспечивает оптимальную производительность независимо от колебаний температуры. Доступны диэлектрические покрытия для лазерных линий с длинами волн 266, 355, 532 и 1064 нм.
