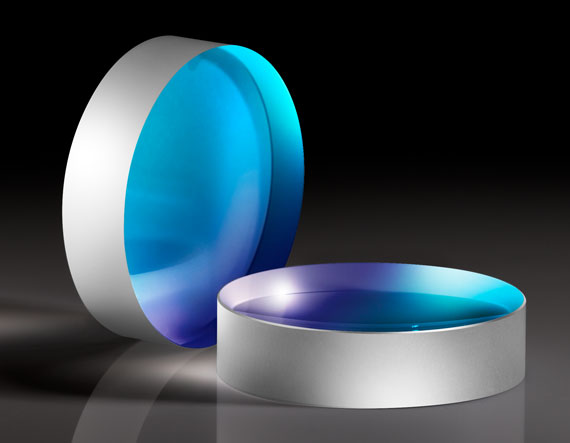

Вогнутое зеркало для работы с лазерным излучением, диаметр: 50.8 мм, эффективное фокусное расстояние: 150 мм, покрытие для 1064 нм, угол падения: 0-45°

Описание

Вогнутое зеркало, предназначенное для работы с лазерным излучением на длине волны 1064 нм, представляет собой отражающий фокусирующий элемент со сферической рабочей поверхностью, изготовленный на подложке с малым тепловым расширением и высокой лучевой стойкостью, необходимой для эксплуатации при высоких плотностях мощности лазерного пучка. В отличие от универсальных зеркал общего назначения, данное изделие рассчитано на конкретный диапазон углов падения от нуля до сорока пяти градусов, что позволяет использовать один и тот же элемент как в схемах нормального падения, так и в схемах с наклонным вводом пучка без существенной потери отражающей способности и без внесения значительных поляризационных искажений. Узкополосное диэлектрическое покрытие, нанесённое на рабочую поверхность, обеспечивает максимальный коэффициент отражения именно на линии 1064 нм — основной генерационной линии неодимовых лазеров (Nd:YAG, Nd:YVO4, Nd:glass), при этом минимизируя поглощение энергии покрытием и снижая риск термического повреждения зеркала при работе с мощным излучением.

Характеристики

• Тип элемента: вогнутое зеркало для лазерных применений
• Диаметр: 50.8 мм
• Эффективное фокусное расстояние: 150 мм
• Отражающее покрытие: узкополосное, под длину волны 1064 нм
• Диапазон углов падения: 0–45°

Отрасли применения

Зеркала с узкополосным покрытием под 1064 нм являются неотъемлемым компонентом резонаторов и внешних оптических трактов твердотельных неодимовых лазеров, широко применяемых в промышленной резке и сварке металлов, лазерной маркировке, а также в медицинских лазерных установках для хирургии и дерматологии. Вогнутая форма поверхности с заданным фокусным расстоянием используется для фокусировки лазерного пучка в резонаторе, формирования перетяжки пучка в системах накачки или для создания стабильного резонатора совместно с плоским выходным зеркалом. Расширенный диапазон рабочих углов падения делает элемент удобным при построении компактных, свёрнутых оптических схем, где пучок должен менять направление внутри резонатора или внешнего тракта. Такие зеркала также применяются в системах генерации второй гармоники и параметрической генерации света, где исходное излучение на 1064 нм требуется эффективно перенаправлять с минимальными потерями.

Описание семейства продуктов

• Идеально подходит для фокусировки лазерного луча.
• >Отражательная способность 99,8 % на центральной длине волны
• Подложки из плавленого кварца с высокой термостойкостью

Вогнутые лазерные линейные зеркала TECHSPEC® обеспечивают высокое качество поверхности 20-10, неровность поверхности λ/10 и высокую отражательную способность для фокусировки лазерных лучей, генерируемых источниками Nd:YAG. Эти лазерные зеркала с диэлектрическим покрытием, обладающие высоким гарантированным порогом повреждения, вызванного лазером, долговечны и устойчивы к лазерному повреждению. Эти вогнутые зеркала идеально подходят для использования с углом падения 0-45°, обеспечивая гибкость системной интеграции в области фокусировки луча, сбора и обработки изображений. Вогнутые лазерные линейные зеркала TECHSPEC изготовлены из плавленого кварца с превосходной термической и временной стабильностью, что обеспечивает оптимальную производительность независимо от колебаний температуры. Доступны диэлектрические покрытия для лазерных линий с длинами волн 266, 355, 532 и 1064 нм.
