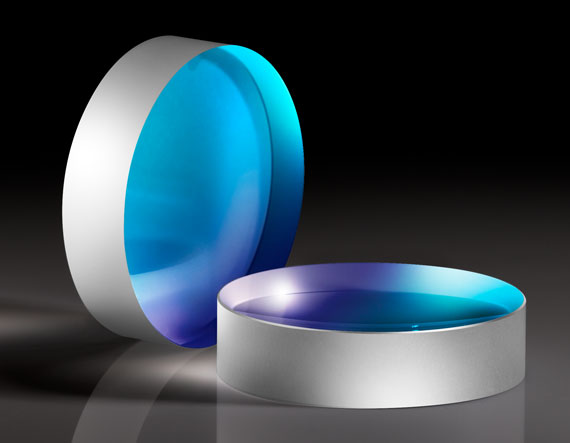

Вогнутое зеркало для работы с лазерным излучением, диаметр: 50.8 мм, эффективное фокусное расстояние: 100 мм, покрытие для 1064 нм, угол падения: 0-45°

Описание

Вогнутое лазерное зеркало артикула 11-343 от Edmund Optics диаметром 2 дюйма (50,8 мм) и фокусным расстоянием 100 мм представляет собой высокоточный отражающий элемент, предназначенный для фокусировки, коллимации и транспортировки излучения Nd:YAG-лазеров на фундаментальной длине волны 1064 нм. Зеркало изготовлено на подложке из плавленого кварца (UV Fused Silica) с низким коэффициентом теплового расширения, что обеспечивает высокую стабильность формы при изменении температуры. Рабочая вогнутая поверхность имеет форму точной сферы и покрыта многослойным диэлектрическим зеркальным покрытием, которое сохраняет коэффициент отражения более 99,5% для всех углов падения в диапазоне от 0° до 45°. Такая широкоугольная характеристика даёт значительную гибкость при компоновке оптических схем, позволяя использовать зеркало как при нормальном падении, так и под углом до 45 градусов без заметного снижения эффективности. Толщина подложки около 12 мм и качество обработки λ/4 обеспечивают дифракционно-ограниченную фокусировку для пучков диаметром до 15 мм. Задняя сторона зеркала матирована, а края снабжены фаской для безопасного монтажа в стандартные 2-дюймовые кинематические держатели. Изделие поставляется в чистом антистатическом пакете с сертификатом измерений. Это незаменимый компонент для резонаторов, транспортных магистралей и систем доставки излучения мощных инфракрасных лазеров.

Характеристики

Артикул производителя: 11-343 (Edmund Optics). Тип: вогнутое сферическое зеркало первого поверхностного отражения. Диаметр: 50,8 мм (±0,1 мм). Эффективное фокусное расстояние: 100 мм (±1%). Радиус кривизны: 200 мм. Рабочая длина волны: 1064 нм. Угол падения: 0–45° (оптимизирован). Коэффициент отражения: R > 99,5% на 1064 нм. Тип покрытия: диэлектрическое высокоотражающее (HR). Материал подложки: плавленый кварц (UVFS). Толщина: ~12 мм. Качество поверхности: 20-10 scratch-dig. Плоскостность: λ/4. Лучевая стойкость: >15 Дж/см² (10 нс).

Отрасли применения

Зеркало 11-343 используется в резонаторах Nd:YAG-лазеров в качестве глухого зеркала или зеркала для складывания резонатора. В лазерных технологических установках (сварка, резка) оно служит для фокусировки излучения или направления луча в сканирующую головку. В научных интерферометрах и измерительных системах применяется для коллимации и фокусировки пробных пучков. Также востребовано в военных лидарах и дальномерах для фокусировки зондирующих импульсов.

Описание семейства продуктов

• Идеально подходит для фокусировки лазерного луча.
• >Отражательная способность 99,8 % на центральной длине волны
• Подложки из плавленого кварца с высокой термостойкостью

Вогнутые лазерные линейные зеркала TECHSPEC® обеспечивают высокое качество поверхности 20-10, неровность поверхности λ/10 и высокую отражательную способность для фокусировки лазерных лучей, генерируемых источниками Nd:YAG. Эти лазерные зеркала с диэлектрическим покрытием, обладающие высоким гарантированным порогом повреждения, вызванного лазером, долговечны и устойчивы к лазерному повреждению. Эти вогнутые зеркала идеально подходят для использования с углом падения 0-45°, обеспечивая гибкость системной интеграции в области фокусировки луча, сбора и обработки изображений. Вогнутые лазерные линейные зеркала TECHSPEC изготовлены из плавленого кварца с превосходной термической и временной стабильностью, что обеспечивает оптимальную производительность независимо от колебаний температуры. Доступны диэлектрические покрытия для лазерных линий с длинами волн 266, 355, 532 и 1064 нм.
