Оптическое окно для мощных лазеров из плавленого кварца, передача волнового фронта λ/10, рабочая длина волны: 980 нм, диаметр: 50.8 мм, толщина: 9.53 мм

Описание

Оптическое окно 39-710 компании Edmund Optics предназначено для применения в мощных лазерных системах на длине волны 980 нм. Окно изготовлено из плавленого кварца (Fused Silica) — материала с высокой лучевой стойкостью, малым коэффициентом теплового расширения и низким уровнем поглощения, что критично для узлов, через которые проходит излучение большой средней или пиковой мощности.

Диаметр окна — 50,8 мм (2 дюйма), толщина — 9,53 мм. Увеличенная толщина подложки повышает механическую жёсткость и снижает термически наведённую деформацию (термолинзу) при прохождении интенсивного лазерного пучка, а также облегчает отвод тепла через оправу.

Искажение проходящего волнового фронта не превышает λ/10 на рабочей длине волны, что соответствует прецизионному классу оптики и позволяет использовать окно в чувствительных к качеству волнового фронта схемах — интерферометрах, резонаторах и системах с формированием дифракционно-ограниченного пучка. Обе поверхности несут просветляющее покрытие для 980 нм, минимизирующее френелевские потери и вероятность оптического пробоя, вызванного локальным поглощением на поверхности.

Характеристики

• Артикул: 39-710; производитель: Edmund Optics
• Тип: плоскопараллельное окно для мощных лазеров (High-Power Laser Window)
• Диаметр: 50,8 мм; толщина: 9,53 мм
• Рабочая длина волны покрытия: 980 нм
• Искажение проходящего волнового фронта: ≤ λ/10
• Материал: плавленый кварц (Fused Silica)
• Класс: для применений с высокой плотностью мощности лазерного излучения

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Волоконно-оптические линии связи
• Спектроскопия и аналитическое приборостроение
• Научные исследования и опытно-конструкторские работы
• Мощные волоконные и диодные лазерные системы (980 нм — линия накачки Er/Yb)
• Промышленная лазерная обработка и сварка

Описание семейства продуктов

• Качество поверхности: 10–5
• Гарантированные пороговые значения повреждений при проектных длинах волн
• Доступны диаметры от 12,7 до 50,8 мм
• Доступны подложки без покрытия

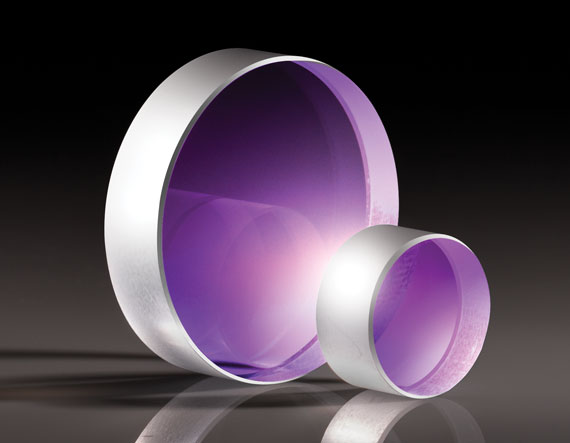

Окна с покрытием TECHSPEC® λ/10 Laser Line предназначены для прямой интеграции в лазерные приложения. Это надежное семейство продуктов имеет стандартные дюймовые размеры, многие из которых предлагают несколько вариантов толщины. Для обычных длин волн лазеров доступны просветляющие покрытия, сводящие к минимуму поверхностное отражение для оптимальной передачи системы. Окна с покрытием TECHSPEC λ/10 Laser Line обеспечивают характеристики лазерного класса, включая плоскостность поверхности λ/10, качество поверхности 10-5 и параллелизм <3 угловых минут. Эти окна идеально подходят для промышленных лазерных применений, начиная от защитных покрытий и заканчивая разделением различных сред.
