Поставщик
|
Edmund Optics |
|
Артикул
|
38-928 |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Размер
|
Ø50.8 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
3 J/cm2 @ 266nm, 20ns, 20Hz |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs |
|
Чистая апертура (%)
|
90 |
|
Тип
|
Laser Line Window |
|
Толщина (мм)
|
9.53 ±0.20 |
|
Качество поверхности
|
10-5 |
|
Диаметр (мм)
|
50.80 +0.00/-0.10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Расчетная длина волны DWL (нм)
|
266 |
Описание

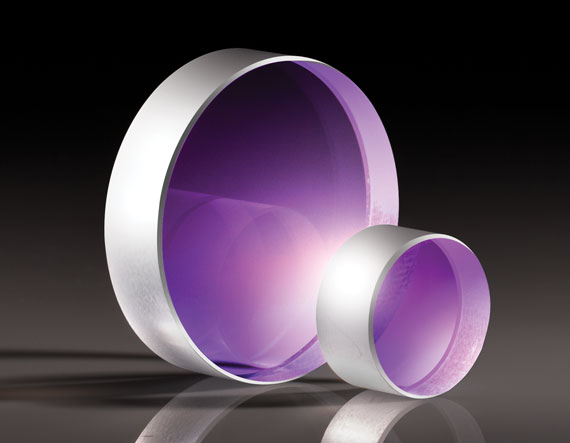

Оптическое окно 38-928 компании Edmund Optics сделано из плавленый кварц (UVFS), диаметром 50.8 мм, толщина — 9.53 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.
На поверхности нанесено покрытие, специально подобранное под эту длину волны, рассчитанное на рабочую длину волны 266 нм (ультрафиолет), что уменьшает потери света на отражение и снижает лишние блики.
Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.
Окно изготовлено по повышенным требованиям к качеству полировки поверхности и точности формы (искажение волнового фронта — не более λ/10) специально для работы с мощным ультрафиолетовым лазерным излучением на длине волны 266 нм, где даже небольшие дефекты поверхности или покрытия могли бы быстро привести к повреждению окна под действием высокой энергии луча.
Характеристики
- Артикул: 38-928; производитель: Edmund Optics
- Тип: плоское окно
- Диаметр: 50.8 мм
- Толщина: 9.53 мм
- Материал: плавленый кварц (UVFS)
- Просветляющее покрытие: рабочую длину волны 266 нм (ультрафиолет)
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Описание семейства продуктов
- Качество поверхности: 10–5
- Гарантированные пороговые значения повреждений при проектных длинах волн
- Доступны диаметры от 12,7 до 50,8 мм
- Доступны подложки без покрытия
Окна с покрытием TECHSPEC® λ/10 Laser Line предназначены для прямой интеграции в лазерные приложения. Это надежное семейство продуктов имеет стандартные дюймовые размеры, многие из которых предлагают несколько вариантов толщины. Для обычных длин волн лазеров доступны просветляющие покрытия, сводящие к минимуму поверхностное отражение для оптимальной передачи системы. Окна с покрытием TECHSPEC λ/10 Laser Line обеспечивают характеристики лазерного класса, включая плоскостность поверхности λ/10, качество поверхности 10-5 и параллелизм <3 угловых минут. Эти окна идеально подходят для промышленных лазерных применений, начиная от защитных покрытий и заканчивая разделением различных сред.
