Клиновидное оптическое окно из германия (Ge), диаметр: 50.8 мм, толщина: 6 мм, угол клина: 30'

Описание

Клиновидное оптическое окно 16-811 компании Edmund Optics изготовлено из германия (Ge), имеет диаметр 50,8 мм, толщину 6 мм и угол клина 30 угловых минут.

Клиновидное окно, в отличие от обычного плоскопараллельного окна с идеально параллельными друг другу поверхностями, имеет две рабочие поверхности, слегка развёрнутые друг относительно друга на небольшой угол (клин) — в данном случае на 30 угловых минут (то есть половину градуса). Такой небольшой наклон одной поверхности относительно другой немного отклоняет в сторону паразитное отражение света от каждой из двух поверхностей окна, не давая ему пройти точно обратно по тому же пути, что и основной проходящий луч.

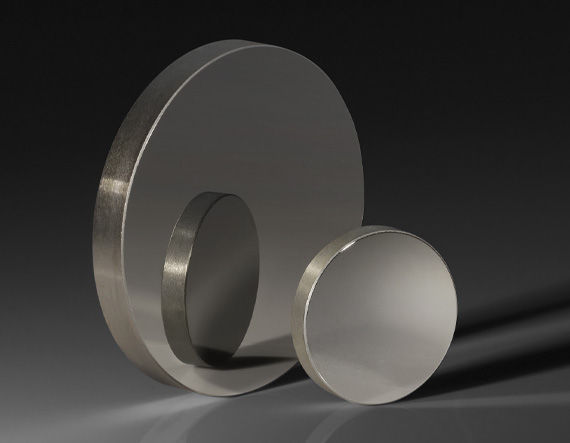

Германий — непрозрачный для видимого света материал (в видимом свете такое окно выглядит непрозрачным, почти чёрным), но хорошо пропускающий инфракрасное излучение, особенно в диапазоне так называемого теплового ИК-излучения, — именно поэтому германий широко используют как раз для изготовления окон и линз тепловизионных приборов, где обычное стекло совершенно непригодно.

Клиновидная форма особенно важна в тепловизионных и инфракрасных измерительных приборах: без неё паразитное отражение от плоскопараллельного окна могло бы вернуться назад в детектор или лазерный источник вместе с основным сигналом, создавая паразитные повторные изображения (двоение) или мешая работе чувствительного источника.

Такие германиевые клиновидные окна применяют в тепловизионных камерах, лазерных системах среднего инфракрасного диапазона и в другом инфракрасном измерительном оборудовании, где нужно защитить внутренние компоненты прибора окном, прозрачным именно для инфракрасного, а не видимого света, и одновременно подавить паразитные отражения.

Характеристики

• Артикул: 16-811; производитель: Edmund Optics
• Тип: клиновидное оптическое окно
• Материал: германий (Ge)
• Диаметр: 50,8 мм
• Толщина: 6 мм
• Угол клина: 30'

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Спектроскопия и аналитическое приборостроение

Описание семейства продуктов

• Клин 30 угловых минут
• Высокое пропускание от 2 до 10 мкм
• Идеально подходит для инфракрасных приложений, требующих прочной оптики
• Также доступны прецизионные плоские германиевые окна

Германиевые (Ge) клиновидные окна обеспечивают защиту выходного лазерного излучения при измерениях пучка и используются для устранения интерференционных полос, обусловленных эффектами эталона, а также для предотвращения обратной связи в резонаторе. Германий нерастворим, что делает его инертным к воде, воздуху, щелочам и кислотам, за исключением азотной кислоты. Поскольку германий подвержен тепловому разгону, эти окна следует использовать при температурах ниже 100°C. Высокую плотность германия (5,33 г/см³) следует учитывать при проектировании систем, чувствительных к весу, а его высокий показатель преломления (~4,0 в диапазоне длин волн 2–14 мкм) — в приложениях, требующих максимальной пропускной способности. Клиновидные окна из германия (Ge) обеспечивают широкий диапазон пропускания и твёрдость по Кнупу 780 (примерно вдвое больше, чем у фторида магния), что делает их пригодными для инфракрасных приложений, требующих прочной оптики.
