Поставщик
|
Edmund Optics |
|
Артикул
|
15-790 |
|
Покрытие
|
VIS-EXT (350-700nm) |
|
Особенности
|
прецизионные |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø50.8 мм |
|
Индекс преломления nd
|
1.516 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 700 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Защитное окно |
|
Допуск по толщине (мм)
|
±0.20 |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/4 |
|
Подложка
|
N-BK7 |
|
Коэффициент Пуассона
|
0.206 |
|
Плотность (г / см3)
|
2.51 |
|
Модуль Юнга (ГПа)
|
82 |
|
Твердость по Кнупу (ГПа)
|
610 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
7.1 |
|
Спецификация покрытия
|
Ravg |
|
Покрытие
|
VIS-EXT (350-700nm) |
|
Толщина (мм)
|
4.00 |
|
Диаметр (мм)
|
50.80 +0.0/-0.25 |
|
Чистая апертура (%)
|
90 |
|
Число Аббе (vd)
|
64.17 |
Описание
Прецизионное оптическое окно Edmund Optics 15-790 изготовлено из оптического стекла N-BK7 и предназначено для пропускания светового или лазерного излучения без заметного ухудшения геометрии пучка. Диаметр 50,8 мм и толщина 4 мм образуют плоскую круглую пластину, удобную для установки в оправу, корпус оптического прибора или держатель с прижимным кольцом. Такая геометрия обеспечивает рабочую поверхность большего размера, чем у малогабаритных окон, при сохранении сравнительно компактного профиля.
Плоскостность поверхности λ/4 ограничивает вносимую оптическую неоднородность и подходит для задач, где важно сохранить форму волнового фронта при прохождении через защитное или разделительное окно. Покрытие рассчитано на диапазон 350–700 нм, поэтому изделие можно интегрировать в видимые оптические тракты, а также в системы с ближним ультрафиолетовым участком спектра. При проектировании следует учитывать угол падения: спектральные и отражательные характеристики покрытия определяются условиями его применения, поэтому для косого ввода необходимо проверить соответствие рабочего угла.
Окно подходит для формирования защищённого оптического канала в измерительной аппаратуре, системах машинного зрения и маломощных лазерных установках. Перед монтажом рекомендуется обеспечить чистые посадочные поверхности, не допускать точечного контакта с оптической зоной и избегать чрезмерного осевого поджима. Для узлов, работающих с поляризованным излучением, интерферометрией или жёсткими требованиями к пропусканию, необходимо дополнительно учитывать отражения от двух поверхностей, состояние покрытия и возможные напряжения от оправы.
Характеристики
- Артикул: 15-790.
- Производитель: Edmund Optics.
- Тип изделия: прецизионное оптическое окно.
- Материал подложки: оптическое стекло N-BK7.
- Форма: круглая плоская пластина.
- Диаметр: 50,8 мм.
- Толщина: 4 мм.
- Плоскостность поверхности: λ/4.
- Покрытие: оптическое покрытие для диапазона 350–700 нм.
- Рабочая спектральная область: видимый диапазон с расширением к 350 нм.
- Назначение покрытия: снижение потерь на отражение в заявленном диапазоне при корректно выбранных условиях падения.
- Конструктивное назначение: защитное или разделительное окно в оптическом тракте.
Отрасли применения
- Промышленные оптические системы и измерительная аппаратура, где требуется закрыть чувствительный тракт прозрачным плоским элементом.
- Системы машинного зрения, камеры и датчики, работающие в видимой области и нуждающиеся в защитном окне с контролируемой плоскостностью.
- Маломощные лазерные установки и лабораторные оптические стенды с излучением в диапазоне 350–700 нм.
- Спектральные и фотометрические узлы, в которых важны стабильная геометрия окна и ограниченное влияние на проходящий волновой фронт.
Описание семейства продуктов
- Плоскостность поверхности λ/4
- Доступны широкополосные просветляющие покрытия
- Индивидуальные покрытия и размеры доступны для оптовых партий OEM
- Также доступно с покрытием Laser Line V-Coat.

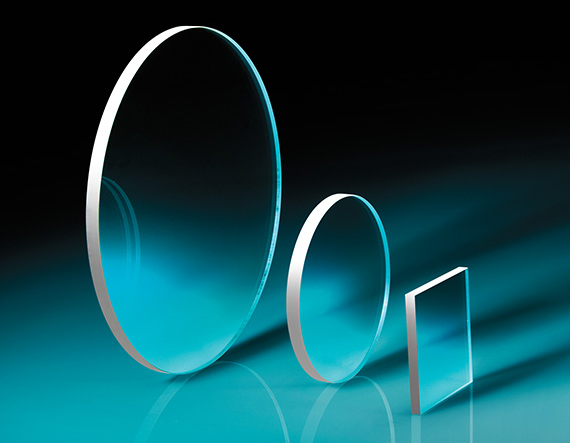

Окна TECHSPEC® λ/4 N-BK7 Precision идеально подходят для промышленных и маломощных лазеров. Конструкция с высокой устойчивостью обеспечивает минимальное искажение и рассеяние луча. Варианты широкополосного покрытия расширяют диапазон этих прецизионных окон в видимом и ближнем инфракрасном спектрах.
