Зеркало для работы с Nd:YAG лазером, диаметр: 50.8 мм, рабочая длина волны: 1064 нм, угол падения: 0-45°

Описание

Зеркало артикула 38-909 от Edmund Optics — это прецизионный отражательный элемент, специально сконструированный для мощных Nd:YAG лазеров, работающих на фундаментальной длине волны 1064 нм. Диаметр 50,8 мм (2 дюйма) обеспечивает совместимость с большинством стандартных оптических держателей, а кварцевая подложка гарантирует превосходную механическую и тепловую стабильность. На вогнутую или плоскую (в зависимости от модификации) рабочую поверхность нанесено уникальное диэлектрическое покрытие, сохраняющее чрезвычайно высокий коэффициент отражения (>99,8%) при любом угле падения в интервале от 0 до 45 градусов. Это свойство позволяет гибко проектировать лазерные резонаторы и транспортные магистрали, изгибая пучок без потери эффективности. Зеркало обладает высокой лучевой стойкостью, что делает его пригодным для работы в импульсных системах с энергией в десятки джоулей на квадратный сантиметр. Покрытие защищено от воздействия влажности и атмосферных загрязнений верхним кварцевым слоем. Зеркало поставляется с сертификатом измерения спектра отражения, подтверждающим соответствие заявленным параметрам. Края обработаны мелкой фаской для безопасного хвата и монтажа.

Характеристики

Артикул производителя: 38-909 (Edmund Optics). Тип: лазерное зеркало. Диаметр: 50,8 мм (2 дюйма). Длина волны: 1064 нм. Угол падения: 0–45°. Коэффициент отражения: R > 99,8% (средний по диапазону углов). Тип покрытия: диэлектрическое высокоотражающее (HR). Материал подложки: плавленый кварц. Качество поверхности: 20-10 scratch-dig. Плоскостность: λ/10 (PV) на 632,8 нм. Лучевая стойкость: >15 Дж/см² (20 нс, 1064 нм). Толщина: 9,4 мм. Защитное покрытие: есть (верхний слой SiO2). Рабочая температура: до +150°C кратковременно.

Отрасли применения

Зеркало 38-909 является ключевым компонентом в резонаторах мощных Nd:YAG лазеров для сварки, резки и сверления металлов. В дальнометрии и лидарах оно используется как поворотное зеркало для направления зондирующих импульсов. В научных установках лазерного термоядерного синтеза такие зеркала служат для транспортировки пучков накачки. Также они применяются в медицинских лазерных аппаратах для дробления камней и в хирургии, где требуется стабильная работа в непрерывном и импульсном режимах.

Описание семейства продуктов

• >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
• Характеристики высокого порога повреждения лазером
• Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
• Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

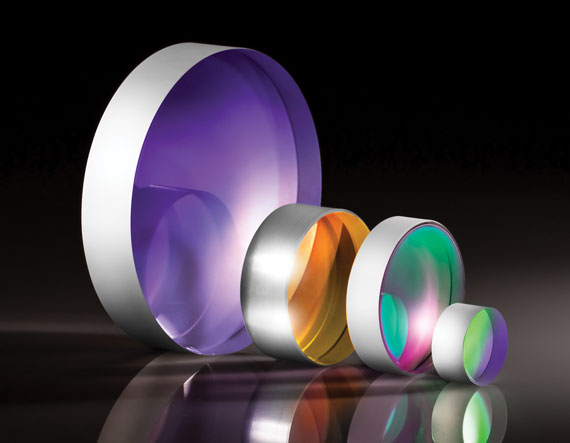

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.

Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
