Золотое внеосевое параболическое зеркало, внеосевой угол: 60°, покрытие из чистого золота, диаметр: 50.8 мм, эффективное фокусное расстояние: 67.7 мм, шероховатость поверхности: 100Å

Описание

Золотое внеосевое параболическое зеркало Edmund Optics 35-685 предназначено для эффективной фокусировки и коллимации широкополосного излучения, особенно в инфракрасной области. Внеосевая параболическая форма позволяет работать с фокусом без центрального экранирования и без прохождения света через прозрачную линзу. Внеосевой угол 60° задает геометрию расположения фокуса относительно механической оси и позволяет строить компактные оптические тракты с боковым доступом.

Диаметр зеркала 50,8 мм обеспечивает большую апертуру, а эффективное фокусное расстояние 67,7 мм дает сравнительно сильную фокусировку. Чистое золотое покрытие отличается высокой отражательной способностью в широком ИК-диапазоне и подходит для систем, где прозрачные материалы имеют значительное поглощение. Поверхностная шероховатость 100 Å ограничивает рассеяние и помогает сохранять качество пучка в спектроскопических и измерительных установках.

Параболическая поверхность минимизирует сферическую аберрацию при правильной геометрии источника или приемника. Для коллимации точечный источник располагают в фокальной области, а для фокусировки параллельный пучок направляют вдоль расчетного направления. Большая апертура требует жесткого крепления и защиты от случайного касания отражающей поверхности.

Характеристики

• Производитель: Edmund Optics.
• Каталожный номер: 35-685.
• Тип: золотое внеосевое параболическое зеркало.
• Внеосевой угол: 60°.
• Диаметр: 50,8 мм.
• Эффективное фокусное расстояние: 67,7 мм.
• Покрытие: чистое золото.
• Шероховатость поверхности: 100 Å.
• Основная функция: фокусировка и коллимация широкополосного излучения.

Особенности выбора и интеграции

Зеркало закрепляют в специализированной оправе, не перекрывающей параболическую рабочую область. Источник или детектор располагают в расчетной фокальной точке. При юстировке проверяют направление отраженного пучка и наличие полного заполнения апертуры. Золотое покрытие очищают только разрешенными методами, исключая абразивы и сильное трение.

Отрасли применения

• ИК-спектроскопия.
• Фокусировка теплового излучения.
• Газоанализаторы и FTIR-системы.
• Лазерные и оптические измерительные стенды.
• Коллимация широкополосных источников.
• Тепловизионные и сенсорные приборы.
• Научные установки среднего и ближнего ИК-диапазонов.

Описание семейства продуктов

• Голое или защищенное золотое покрытие для приложений NIR и IR
• Параметры шероховатости поверхности 50Å и 100Å
• Углы смещения 15°, 30°, 45°, 60° или 90°
• Также доступны зеркала с алюминиевым и серебряным покрытием

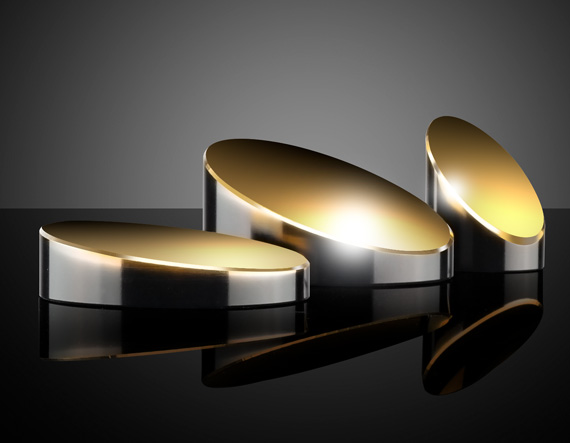

Внеосевые параболические зеркала (OAP) TECHSPEC® Gold предназначены для минимальных потерь на рассеяние в приложениях для фокусировки света. Доступные с голым или защищенным золотым покрытием, эти зеркала OAP обеспечивают превосходную отражательную способность от ближнего инфракрасного (NIR) до дальнего инфракрасного (IR). Доступны различные варианты шероховатости поверхности с углами смещения от 15 до 90°, что обеспечивает гибкость при проектировании систем. Внеосевые параболические зеркала TECHSPEC® Gold обычно используются в ИК-системах, таких как FLIR и FTIR, а также в ИК-лазерах, включая квантово-каскадные лазеры (QCL). Также доступны монтажные пластины с отверстиями, перпендикулярными оптической оси, для монтажа на столбе.
