Поставщик
|
Edmund Optics |
|
Артикул
|
35-609 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Фокусное расстояние
|
136.1 мм |
|
Форма
|
параболические |
|
Тип оптических зеркал
|
параболические |
|
Диаметр
|
50.8 мм (2") |
|
Внеосевой угол
|
30° |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Отраженный волновой фронт, RMS
|
1&lambda |
|
Смещение по оси Y (мм)
|
68.06 |
|
Подложка
|
Aluminum 6061-T6 |
|
Совместимые монтажные пластины
|
#47-112 |
|
Качество поверхности
|
80-50 |
|
Чистая апертура (%)
|
90 |
|
Диапазон длин волн (нм)
|
400 - 2000 |
|
Шероховатость поверхности (Ангстрем)
|
<100 RMS |
|
Показатель поверхности, СКЗ
|
λ/2 |
|
Исходное фокусное расстояние PFL (мм)
|
127.00 |
|
Угол смещения (°)
|
30 |
|
Диаметр (мм)
|
50.80 +0.00/-0.38 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Эффективное фокусное расстояние EFL (мм)
|
136.12 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nm Ravg >90% @ 400 - 2000nm |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Тип
|
Off-Axis Parabolic Mirror |
Описание
Алюминиевое внеосевое параболическое зеркало с внеосевым углом 30°, диаметром 50.8 мм и эффективным фокусным расстоянием 136.12 мм представляет собой отражающий элемент, рабочая поверхность которого представляет собой сегмент параболоида, смещённый относительно оптической оси родительского параболического зеркала. Такая геометрия позволяет фокусировать или коллимировать пучок без затенения его входящим или выходящим излучением, что невозможно реализовать при осевой схеме с обычным параболическим зеркалом. Подложка выполнена из алюминия, на который методом диамантного точения формируется точная параболическая поверхность, после чего наносится отражающее покрытие, рассчитанное на диапазон 400-2000 нм — от видимого до ближнего инфракрасного излучения. Шероховатость поверхности на уровне 100Å говорит о высокой степени полировки, что снижает диффузное рассеяние и потери энергии пучка при отражении, важные для задач, где нужна высокая эффективность передачи мощности.
Характеристики
- Тип: внеосевое параболическое зеркало
- Материал подложки: алюминий
- Внеосевой угол: 30°
- Диаметр: 50.8 мм
- Эффективное фокусное расстояние: 136.12 мм
- Шероховатость поверхности: 100Å
- Отражающее покрытие для диапазона 400-2000 нм
- Отсутствие центрального затенения пучка благодаря внеосевой геометрии
Отрасли применения
Внеосевые параболические зеркала применяются в спектрометрах, ИК-Фурье анализаторах, системах коллимации лазерного излучения, а также в оптических схемах для сверхкоротких импульсов, где важно избежать дисперсии, вносимой линзовыми элементами. Их используют в промышленной лазерной обработке, астрономическом и научном приборостроении, а также в системах формирования изображений и в исследовательских установках для широкополосной ИК-спектроскопии, где требуется безаберрационная фокусировка без хроматических искажений.
Описание семейства продуктов
- Алюминиевые покрытия для УФ, видимого и ближнего ИК-диапазонов
- Диапазон шероховатости поверхности, включая 50Å и 100Å
- Параметры угла смещения 15°, 30°, 45°, 60° или 90°
- Также доступны внеосевые параболические зеркала с золотым и серебряным покрытием

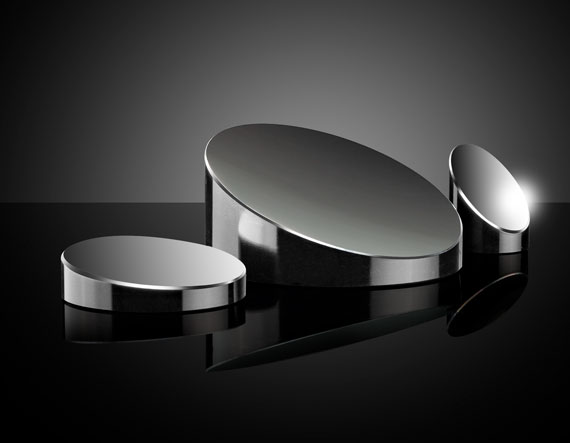

Алюминиевые внеосевые параболические зеркала (OAP) TECHSPEC® — это экономичное решение для фокусировки падающего света с минимальными потерями на рассеяние. Доступные с улучшенным или защищенным алюминиевым покрытием, эти зеркала OAP обеспечивают высокую отражательную способность от ультрафиолетового (УФ) до ближнего инфракрасного (БИК). Эти алюминиевые OAP изготавливаются с различными характеристиками шероховатости поверхности, предлагая разработчикам выбор между высокопроизводительными зеркалами с низким рассеянием и более экономичными вариантами. Алюминиевые внеосевые параболические зеркала TECHSPEC® используются в оптических системах, таких как шлирен- и спектроскопические системы, а также в лазерных системах для фокусировки лазерных лучей. Для повышения гибкости системной интеграции доступны монтажные пластины, которые крепятся к основанию этих внеосевых параболических зеркал.
