Поставщик
|
Edmund Optics |
|
Артикул
|
58-861 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
M4 x 0.7, 8-32 |
|
Совместимый стержень
|
1.3 |
|
Стабильность наведения (мкрад)
|
5 |
|
Термическая стабильность (мкрад)
|
< |
|
Чувствительность на 1° поворота ручки (угл. сек)
|
2.3 |
|
Угловой допуск (°)
|
0.2 per 0.25mm turn |
|
Ход (мм)
|
Z-Axis: 12 |
|
Угол точного наклона крепления (°)
|
±5 |
|
Угол точного наклона (°)
|
±5 |
|
Шаг регулировочного винта (мм)
|
0.25 |
|
Количество регулировочных винтов
|
3 |
|
Минимальная толщина совместимой оптики (мм)
|
1.0 |
|
Чистая апертура CA (мм)
|
45.9 x 45.9 |
|
Размер совместимой оптики (мм)
|
50.0/50.8 |
|
Тип оптики
|
Square |
|
Конструкция
|
Aluminum Plates, Stainless Steel Screws, and Brass Thread Bushings |
|
Тип
|
Adjustable - Tip-Tilt |
Описание

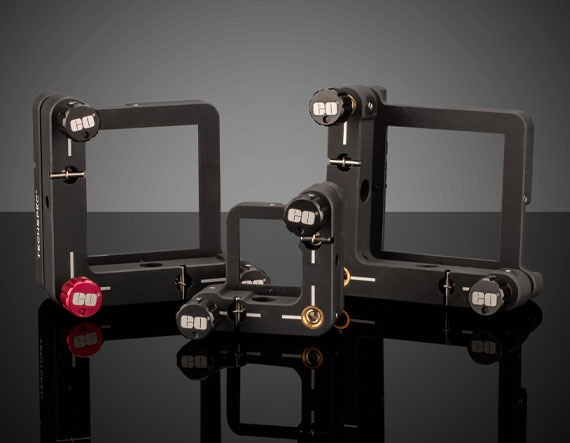

Кинематический держатель предназначен для точной установки квадратных оптических элементов со стороной 50,0 или 50,8 мм. Трёхвинтовая схема регулировки задаёт наклон оптики по двум взаимно перпендикулярным направлениям: два регулировочных элемента формируют настройку по соответствующим осям, а третья точка обеспечивает кинематическую опору и повторяемое положение детали. Такая геометрия удобна при юстировке зеркал, делителей пучка и других квадратных компонентов, когда требуется изменять направление оптической оси без смещения держателя.
Тонкая регулировка с резьбой 100 TPI позволяет выполнять небольшие угловые корректировки, а диапазон наклона ±5° подходит для компенсации заметных начальных отклонений при сборке. Вырезы для пальцев облегчают доступ к краям установленного элемента и уменьшают риск перекрыть рабочую апертуру инструментом. Съёмные поворотные рукоятки позволяют выбирать между быстрым ручным управлением и доступом под шестигранный ключ, что полезно при плотной компоновке оптического тракта.
Конструкция рассчитана на интеграцию с компонентами эквивалентных дюймовых и метрических размеров. Перед установкой следует проверить фактическую сторону оптики, толщину элемента, положение рабочей апертуры и доступ к трём винтам. Квадратную деталь необходимо фиксировать без чрезмерного усилия: это снижает риск механического напряжения, перекоса и ухудшения стабильности юстировки.
Характеристики
- Тип: кинематический держатель квадратной оптики.
- Совместимая сторона квадратной оптики: 50,0/50,8 мм.
- Количество регулировочных винтов: 3.
- Кинематическая настройка наклона по двум осям.
- Диапазон tip/tilt-регулировки: ±5°.
- Тонкая регулировочная резьба: 100 TPI.
- Вырезы для пальцев обеспечивают улучшенный доступ к краям компонента.
- Поддерживается применение компонентов эквивалентных дюймовых и метрических размеров.
- Поворотные рукоятки регулировки являются съёмными.
- После снятия рукояток доступна настройка шестигранным ключом.
Отрасли применения
- Лабораторные оптические стенды для юстировки квадратных зеркал и делителей пучка.
- Сборка лазерных и фотонных трактов, где требуется точная регулировка направления отражённого или прошедшего излучения.
- Интерферометрические и измерительные установки с регулярной перенастройкой оптических элементов.
- Прототипирование оптико-механических узлов с метрической или дюймовой крепёжной инфраструктурой.
