Поставщик
|
Edmund Optics |
|
Артикул
|
58-852 |
|
Тип держателя
|
кинематический |
|
Диаметр оптики
|
50.8 |
|
Для установки
|
круглой оптики |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Not Compliant |
|
Совместимый стержень
|
M4 x 0.7, 8-32 |
|
Стабильность наведения (мкрад)
|
1.3 |
|
Термическая стабильность (мкрад)
|
<5 |
|
Чувствительность на 1° поворота ручки (угл. сек)
|
2.3 |
|
Угловой допуск (°)
|
0.2 per 0.25mm turn |
|
Ход (мм)
|
No Z-Axis Translation |
|
Угол точного наклона крепления (°)
|
±5 |
|
Угол точного наклона (°)
|
±5 |
|
Шаг регулировочного винта (мм)
|
0.25 |
|
Количество регулировочных винтов
|
2 |
|
Минимальная толщина совместимой оптики (мм)
|
2.0 |
|
Чистая апертура CA (мм)
|
45.9 |
|
Размер совместимой оптики (мм)
|
50.0/50.8 |
|
Тип оптики
|
Circular |
|
Конструкция
|
Aluminum Plates, Stainless Steel Screws, and Brass Thread Bushings |
|
Тип
|
Adjustable - Tip-Tilt |

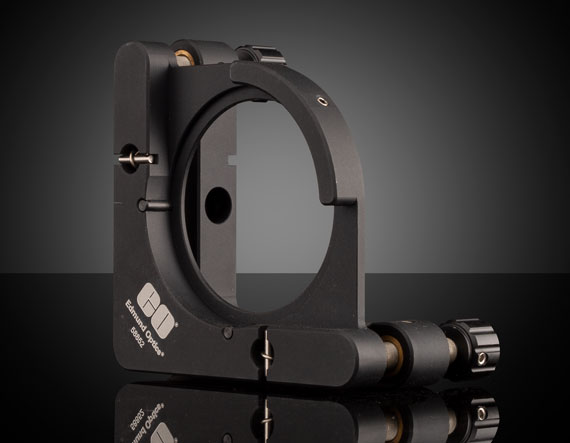

Описание
Кинематический держатель круглой оптики, размер совместимой оптики: 50.0/50.8 мм, 2 винта предназначен(а) для использования в составе современных оптических и измерительных систем, где требуется сочетание надежности, предсказуемого поведения и удобства интеграции. Продукция Edmund Optics традиционно ориентирована на профессиональные задачи в промышленности, научных исследованиях и лабораторной практике, поэтому данная модель разрабатывалась с учетом требований к стабильности параметров и повторяемости результатов при длительной эксплуатации. Конструкция изделия позволяет органично встроить его в существующую инфраструктуру, используя стандартные интерфейсы, типовые форм-факторы и распространенные схемы монтажа.
Кинематический держатель круглой оптики предназначен для точной угловой юстировки линз, фильтров, зеркал и других круглых элементов. Конструкция на основе двух регулировочных винтов позволяет плавно изменять наклон оптического компонента относительно оптической оси, сохраняя при этом надежную фиксацию в выбранном положении. Корпус держателя изготавливается из стабильных материалов с хорошей механической жесткостью, что снижает влияние вибраций и температурных изменений на положение элемента. Жестко заданный диаметр посадочного отверстия обеспечивает корректную посадку оптики и предотвращает ее смещение в процессе работы.
Держатель легко интегрируется в существующие оптические стенды и лабораторные установки благодаря совместимости с типовыми монтажными отверстиями и оптомеханическими компонентами. Регулировочные винты имеют удобную накатку или шлиц для точной подстройки, а их ход рассчитан таким образом, чтобы совмещать высокую чувствительность регулировки с достаточным диапазоном изменения угла. Такое решение особенно востребовано при настройке интерферометров, лазерных трактов и измерительных систем, где требуется аккуратное позиционирование оптических элементов без потери повторяемости настроек.
Таким образом, Кинематический держатель круглой оптики, размер совместимой оптики: 50.0/50.8 мм, 2 винта от Edmund Optics представляет собой продуманное инженерное решение, обеспечивающее устойчивые характеристики и удобство интеграции в сложные системы. Четкое соответствие артикулу 58-852 и заявленным параметрам позволяет уверенно использовать изделие в ответственных приложениях, где важны повторяемость результатов, надежность и предсказуемое поведение оборудования.
Характеристики
- Бренд: Edmund Optics
- Артикул: 58-852
- Кинематический держатель круглой оптики
- Размер совместимой оптики: 50.0/50.8 мм
- 2 винта
Отрасли применения
- Лабораторные оптические стенды и учебные установки
- Лазерные тракты и системы формирования пучка
- Интерферометрические и спектральные измерения
- Настройка и юстировка микроскопических систем
- Сборка прецизионных оптических приборов
- Научно-исследовательские эксперименты в оптике
