Поставщик
|
Edmund Optics |
|
Артикул
|
58-864 |
|
Тип держателя
|
кинематический |
|
Ось перемещения
|
Z |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Не соответствует |
|
Совместимый стержень
|
M4 x 0.7, 8-32 |
|
Стабильность наведения (мкрад)
|
1.3 |
|
Термическая стабильность (мкрад)
|
<5 |
|
Чувствительность на 1° поворота ручки (угл. сек)
|
4 |
|
Угловой допуск (°)
|
0.2 на виток 0.25 мм |
|
Ход (мм)
|
Z: 8 |
|
Угол точного наклона крепления (°)
|
±5 |
|
Угол точного наклона (°)
|
±5 |
|
Шаг регулировочного винта (мм)
|
0.25 |
|
Количество регулировочных винтов
|
3 |
|
Толщина передней панели к задней панели (мм)
|
23.0 |
|
Толщина передней пластины до глухого отверстия (мм)
|
38.5 |
|
Тип пластины
|
Сплошная пластина (без отверстия) |
|
Размер пластины (мм)
|
50.8 x 50.8 |
|
Размер совместимой оптики (мм)
|
50.8 (макс.) |
|
Тип оптики
|
Квадратная и прямоугольная |
|
Конструкция
|
Алюминиевые пластины, винты из нержавеющей стали и латунные резьбовые втулки |
|
Тип
|
Регулируемый - качение-наклон |
Описание

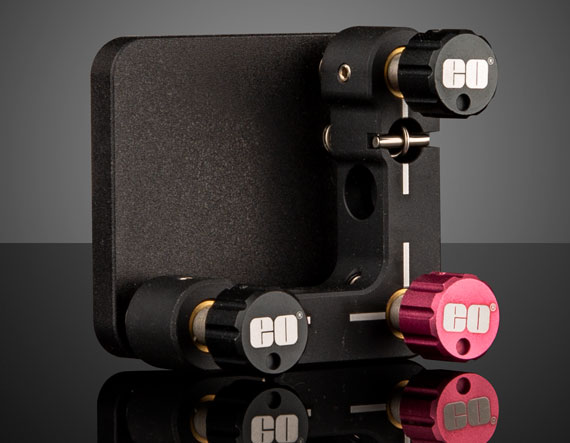

Кинематический держатель 58-864 с монтажными пластинами размером 50.8x50.8 мм предназначен для точной установки пользовательских оптических или механических элементов. Исполнение без отверстий позволяет адаптировать монтажные пластины под конкретную задачу, выполняя крепежные точки в нужном расположении. Возможность перемещения по оси Z на 8 мм расширяет функциональность держателя и позволяет точно выставлять положение компонента по высоте или глубине.
Кинематическая конструкция используется в задачах, где требуется контролируемая угловая настройка и стабильная фиксация после юстировки. Монтажные пластины квадратного формата удобны для установки зеркал, специальных образцов, малых приборных модулей, отражателей, датчиков и нестандартных оптических элементов. Перемещение по оси Z помогает согласовать положение элемента с оптической осью, фокусной плоскостью или рабочей зоной измерительной системы.
58-864 подходит для лабораторных стендов, прототипирования приборов, лазерной юстировки, оптической метрологии и испытаний нестандартных компонентов. Изделие особенно полезно в разработке, где требуется гибкая механическая база без заранее заданной схемы отверстий. Держатель помогает совместить точную угловую настройку, линейную корректировку по Z и возможность пользовательского крепления.
Характеристики
- Тип изделия: кинематический держатель с монтажными пластинами.
- Артикул: 58-864.
- Размер пластин: 50.8x50.8 мм.
- Исполнение пластин: без отверстий.
- Перемещение по оси Z: 8 мм.
- Назначение: точная установка пользовательских элементов.
- Подходит для нестандартных оптических компонентов.
- Обеспечивает угловую и осевую настройку.
Отрасли применения
- Лазерная юстировка.
- Оптическая метрология.
- Прототипирование приборов.
- Испытание нестандартных компонентов.
- Лабораторные исследовательские стенды.
- Точная механика.
