Поставщик
|
Edmund Optics |
|
Артикул
|
17-516 |
|
Диаметр оптики
|
50 |
|
Особенности
|
фиксированные |
|
RoHS
|
Compliant |
|
Post Diameter (mm)
|
25.4 |
|
Optical Axis Height (mm)
|
127.00 |
|
Contents of Kit
|
#64-567, #16-321, #15-849 |
|
Compatible Post
|
M6 x 1.0, ¼-20 |
|
Thickness (mm)
|
18.0 |
|
Outer Diameter (mm)
|
70.0 |
|
Clear Aperture CA (mm)
|
46.0 |
|
Thickness of Compatible Optics (mm)
|
12.0 |
|
Size of Compatible Optics (mm)
|
50.0 |
|
Type of Optics
|
Circular |
|
Construction
|
Black Anodized Aluminum |
|
Type
|
Fixed |
Описание

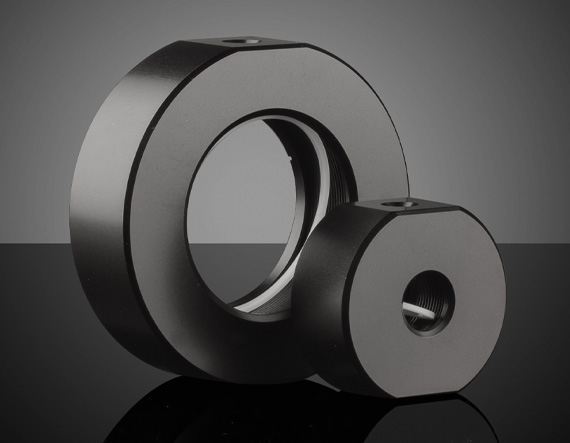

Фиксированное крепление артикула 17-516 от Edmund Optics предназначено для надёжного и стабильного удержания оптических компонентов диаметром 50 мм (линз, зеркал, фильтров) в лабораторных и производственных установках. Крепление представляет собой прочное кольцо из анодированного алюминия с резьбовым фланцем или стопорными винтами по периметру. В отличие от кинематических держателей, данная модель обеспечивает жёсткую фиксацию без возможности угловой юстировки, что необходимо в системах, где положение оптики уже выверено и не должно изменяться под воздействием вибраций или тепловых дрейфов. Фиксация оптики осуществляется при помощи нейлонового стопорного винта, который мягко прижимает элемент к посадочному месту, не повреждая покрытие. Крепление может быть установлено на оптические стойки, рельсы или непосредственно на платформу через монтажные отверстия с резьбой M6 или 8-32. Внутренняя поверхность кольца обработана для минимизации переотражений. Изделие особенно востребовано в многокомпонентных системах, таких как объективы, коллиматоры и лазерные резонаторы, где критична повторяемость положения сменных элементов. Поставляется в индивидуальной упаковке с запасным винтом.
Характеристики
Артикул производителя: 17-516 (Edmund Optics). Тип: фиксированное крепление для оптики. Совместимый диаметр оптики: 50,0 мм (+0,1/-0,0 мм). Материал: алюминиевый сплав с чёрным анодированием. Способ фиксации: нейлоновый стопорный винт. Монтажные отверстия: M6 × 1,0 и 8-32 UNC. Максимальная толщина оптики: ~8 мм. Внешний диаметр: ~60 мм. Вес: ~45 г. Рабочая температура: -20°C до +70°C.
Отрасли применения
Крепление 17-516 широко используется в серийном производстве оптических приборов, где требуется жёсткая установка линз и фильтров без подстройки. В лазерных системах оно фиксирует внутрирезонаторные элементы. В учебных лабораториях применяется для простого и быстрого монтажа оптики в демонстрационных схемах. Также востребовано в системах технического зрения для закрепления защитных стёкол и поляризаторов.
Product Family Description
- Simple Mounting Arrangement
- Metric and English Configurations
- Black Anodized Aluminum Construction
- Posts and Post Holders Required for Mounting
Fixed optical mounts are designed to hold our lenses, filters, mirrors and other optical components. The included retainer ring securely holds the component in place. Posts and post holders are required for mounting to a breadboard. Mounts accept both English (¼-20) and Metric (M6) standard posts.
