Поставщик
|
Edmund Optics |
|
Артикул
|
48-931 |
|
Покрытие
|
Dielectric Mirror (193nm) |
|
Диаметр
|
50 мм |
|
Тип лазера
|
эксимерные |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
10.00 ±0.2 |
|
Диаметр (мм)
|
50.00 +0.0/-0.2 |
|
Расчетная длина волны DWL (нм)
|
193 |
|
Покрытие
|
Dielectric Mirror (193nm) |
|
Порог повреждения, импульсный
|
1.5 J/cm2 @ 10ns |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs >97% @ 193nm |
|
Отражение на расчетной длине волны (%)
|
97 |
|
Задняя поверхность
|
Ground |
|
Чистая апертура (%)
|
>90 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание

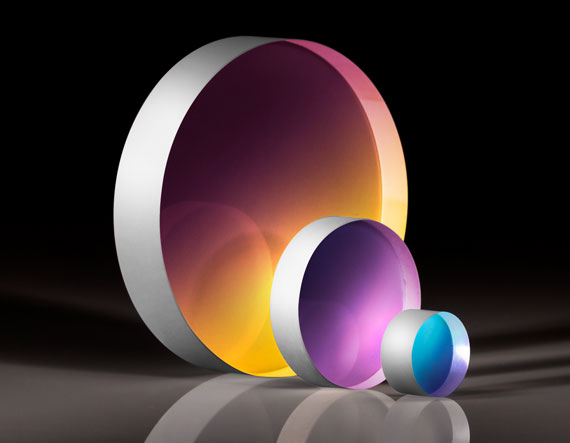

Зеркало для работы с эксимерными лазерами (артикул 48-931, Edmund Optics) представляет собой высококачественное лазерное зеркало диаметром 50,0 мм, специально разработанное для работы на длине волны 193 нм (ArF эксимерный лазер). Угол падения — 45°. Покрытие на первой поверхности является диэлектрическим, многослойным, обеспечивающим исключительно высокий коэффициент отражения: более 99% на длине волны 193 нм.
Подложка изготовлена из плавленого кварца (fused silica) с низким тепловым расширением и высокой лучевой стойкостью. Плоскостность поверхности λ/10 гарантирует минимальные искажения волнового фронта, что критически важно для сохранения качества лазерного пучка. Качество поверхности 10-5 обеспечивает низкое рассеяние. Зеркало выдерживает высокие энергии импульсного излучения. Оно поставляется без оправы и совместимо со стандартными держателями для круглой оптики диаметром 50 мм.
Характеристики
- Тип: лазерное зеркало с покрытием на первой поверхности
- Диаметр: 50,0 мм
- Рабочая длина волны: 193 нм (эксимерный лазер)
- Угол падения: 45°
- Покрытие: диэлектрическое
- Коэффициент отражения: >99% @ 193 нм
- Плоскостность поверхности: λ/10
- Качество поверхности: 10-5
- Материал подложки: плавленый кварц
- Поставляется без оправы
Отрасли применения
Зеркало 48-931 применяется в лазерных системах на основе эксимерных лазеров (ArF, 193 нм) для управления пучком. Оно используется в литографии, микрообработке, спектроскопии и медицинских лазерах. Благодаря высокому порогу лазерного повреждения зеркало подходит для мощных импульсных УФ-лазеров. В научных исследованиях востребовано в экспериментах по фотохимии и физике плазмы. Промышленные применения включают лазерную маркировку, резку и обработку материалов.
Зеркала TECHSPEC®, идеально подходящие для самых требовательных УФ-приложений, оптимизированы для использования с мощными эксимерными лазерами. Прецизионная подложка из плавленого кварца УФ-класса обеспечивает превосходную термическую стабильность и низкое искажение волнового фронта. Все зеркала рассчитаны на угол падения 45° и обладают очень низкой поляризационной зависимостью.
Линейка зеркал TECHSPEC® специально разработана для самых требовательных лазерных приложений. Сочетая в себе подложки лазерного качества с качеством поверхности до 10-5, с плотным отражающим покрытием и высоким порогом повреждения, зависящим от типа и длины волны лазера, эти зеркала идеально подходят для широкого спектра применений, требующих высокой точности отражения и невероятной прочности. Все зеркала TECHSPEC® спроектированы так, чтобы свести к минимуму потери на рассеяние, и их можно легко установить в любую оптическую систему.
