Поставщик
|
Edmund Optics |
|
Артикул
|
57-903 |
|
Покрытие
|
Vacuum Deposited Chrome |
|
Тип мишени
|
решетка ронки, с разрешающей способностью |
|
Материал
|
на стекле |
|
Оптическая плотность OD (средняя)
|
3.00 |
|
Размер изображения (мм)
|
12.7 x 25.4 |
|
Толщина (мм)
|
1.10 |
|
Ширина (дюймы)
|
1.00 |
|
Покрытие
|
Vacuum Deposited Chrome |
|
Частота (пл / мм)
|
5.00 |
|
Подложка
|
Float Glass |
|
Длина (дюймы)
|
3.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
Описание
Предметное стекло с решёткой Ронки представляет собой прецизионный тестовый объект для качественного и количественного анализа аберраций оптических систем, на прозрачную подложку которого нанесён периодический рисунок из чередующихся прозрачных и непрозрачных полос. При проекции сходящегося пучка через тестируемую оптическую систему и последующем прохождении через такую решётку возникающая теневая картина позволяет судить об отклонениях волнового фронта от идеальной сферической формы — метод, известный как тест Ронки, десятилетиями применяемый при контроле качества зеркал и линз. Указанная частота 5 линий на миллиметр является относительно низкой, что делает такую решётку удобной для грубой первичной оценки крупных аберраций перед переходом к более частым и чувствительным решёткам. Материалом подложки служит термополированное стекло, поверхность которого получает высокое оптическое качество за счёт термической обработки при формовании, без необходимости трудоёмкой механической полировки. Стандартный размер пластины 1х3 дюйма соответствует привычному формату предметных стёкол лабораторного оборудования.
Характеристики
- Тип: решётка Ронки на предметном стекле
- Частота линий: 5 линий/мм
- Размер подложки: 1 x 3 дюйма
- Материал: термополированное стекло
- Низкая частота — для грубой оценки аберраций
- Стандартный лабораторный формат
Отрасли применения
Применяется в контрольно-измерительных лабораториях оптического производства, при первичной оценке качества зеркал и линз, в образовательных демонстрациях дифракционных эффектов и в научно-исследовательских работах по метрологии волнового фронта.
Описание семейства продуктов
- Используется для оценки разрешения, искажения поля и парфокальной стабильности
- Идеально подходит для требований к визирной сетке и полевой калибровке
- Доступно для флоат-стекла, плавленого кварца, плавленого кварца с флуоресцентной подложкой и опала.

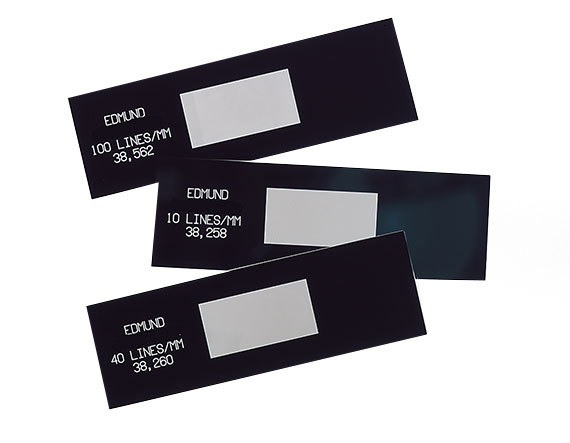

Прецизионные предметные стекла Ronchi Ruling Glass отлично подходят для оценки разрешения, искажения поля и парфокальной стабильности, особенно микроскопов. Доступно множество различных версий пар линий на миллиметр (лп/мм).
