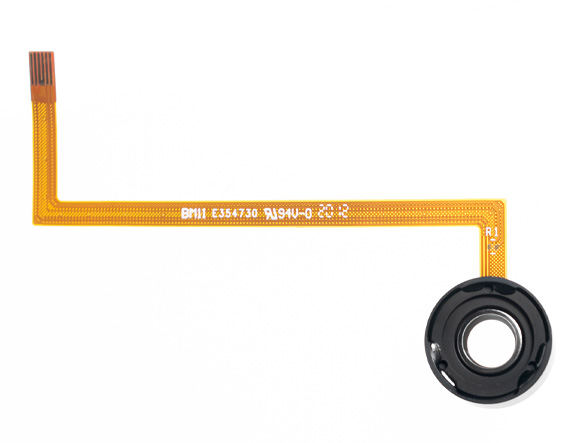

Набор жидкостных линз Corning® Varioptic® A-58N0-P20 с регулируемым фокусом, чистая апертура: 5.8 мм, покрытие для VIS, разъем FPC 6 пин с терморезистором

Описание

Комплект A-58N0-P20 реализует электронную перестройку фокуса без механического перемещения линзового блока.

Жидкостная линза изменяет кривизну границы проводящей жидкости под действием управляющего напряжения, сохраняя стабильную оптическую ось и работая независимо от ориентации. Чистая апертура 5,8 мм подходит для приборной оптики, микроскопии и машинного зрения. VIS-просветление оптимизировано для 400–700 нм, шестиконтактный FPC выводит электрические соединения, а встроенный терморезистор позволяет учитывать температурную зависимость оптической силы.

Электросмачивание обеспечивает быстрый переход между рабочими дистанциями при отсутствии мотора, направляющих и зубчатой передачи. Это сокращает длину объектива и число деталей, подверженных износу. Вместе с тем жидкостная линза не заменяет весь объектив: ее ставят в рассчитанную группу, где фиксированные элементы формируют поле и исправляют аберрации, а управляемая оптическая сила перемещает плоскость фокуса. Чистая апертура 5,8 мм рассчитана на системы с относительно крупным сенсором или C-mount оптикой, но крайние лучи необходимо проверить трассировкой во всем диапазоне управления.

Характеристики

• Модель жидкостной линзы: A-58N0-P20
• Чистая апертура: 5,8 мм
• Спектральное исполнение: VIS
• Принцип настройки: изменение фокуса приложенным напряжением
• Разъем: FPC, 6 контактов
• Датчик температуры: встроенный терморезистор
• Механическое перемещение оптики: отсутствует

Особенности интеграции

Линзу подключают через совместимый драйвер, соблюдая форму управляющего сигнала, диапазон напряжений и распиновку FPC. Для повторяемого автофокуса строят таблицу «команда — оптическая сила — температура», используя сигнал терморезистора. Прямое питание от произвольного лабораторного источника без штатной схемы может вызвать нестабильность, электролиз или необратимое повреждение. В документации встречаются близкие варианты P20/P37 и VIS/NIR, поэтому модель и кабель проверяют до сборки.

Отрасли применения

• Автофокус машинного зрения
• Медицинские эндоскопы
• Микроскопия
• Считыватели кодов
• Компактные камеры и биометрия

Product Family Description

• Vary Focal Length by Applied Voltage
• Ideal for Machine Vision Autofocus Applications
• Less Power Required than Traditional Autofocus Lenses
• Development Kits and Lenses with Thermistor Available

Corning® Varioptic® Variable Focus Liquid Lenses consist of a conductive liquid deposited on a flat, conductive substrate. Applying a voltage between the substrate and the liquid causes an insulated material within the liquid to change shape, yielding a variable focal length. These lenses are designed with a stable optical axis, can operate regardless of orientation, and feature AR Coatings optimized for excellent transmission between 400 and 700nm. Corning® Varioptic® Variable Focus Liquid Lenses are ideal for autofocus applications, and with no moving parts, they are faster, more durable, and consume less power than traditionally actuated autofocus lenses. The 1.6mm aperture lens is the smallest liquid lens currently available and specifically designed for ultra-compact cameras, such as barcode engines, industrial and medical endoscopes. A 2.5mm aperture lens for high speed applications and a 3.9mm aperture lens for long focal lengths, large sensor size, and laser applications are also offered, as well as the largest available 5.8mm clear aperture lens that has been designed for machine vision applications with long focal distance objectives, large sensors, or C-Mount objective lenses. The lenses are also available in development kits which include lenses, drive electronics, cables, and software for easy use and integration via USB-A connection. Versions with thermistor (temperature-dependent resistors) for temperature sensitive applications are also available.
