Поставщик
|
Edmund Optics |
|
Артикул
|
37-054 |
|
Типы изделий
|
расширители пучка |
|
Рабочий диапазон расширителя
|
1064 нм |
|
Покрытие
|
NIR II (750-1550nm) |
|
Увеличение, х
|
4 |
|
Применение
|
для Nd:YAG лазеров |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (г)
|
105 |
|
Регулировка расходимости
|
None |
|
Тип
|
Beam Expander |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Пропускание (%)
|
>96 (nominal) |
|
Длина (мм)
|
59.9 |
|
Диаметр корпуса (мм)
|
29.95 |
|
Подложка
|
Optical Glass |
|
Монтажная резьба
|
M22 x 0.75 |
|
Переданный волновой фронт, пик-впадина
|
<λ/4 @ 1064nm for Input Beam ≤2.1mm (by design) |
|
Выходное отверстие (мм)
|
10 |
|
Входное отверстие (мм)
|
5 |
|
Стиль
|
Fixed Magnification |
|
Покрытие
|
NIR II (750-1550nm) |
|
Мощность расширения
|
4X |
|
Расчетная длина волны DWL (нм)
|
1064 |
Описание

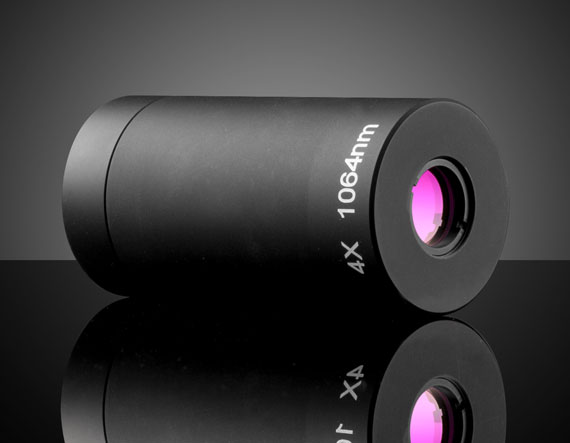

Расширитель пучка Scorpii™ Edmund Optics 37-054 для Nd:YAG-лазеров с кратностью 4X и рабочей длиной волны 1064 нм предназначен для систем на основной гармонике Nd:YAG, где требуется увеличить диаметр луча перед коллимацией, сканированием или фокусировкой. Диапазон 1064 нм является одним из самых распространённых в промышленной лазерной технике, поэтому такой расширитель полезен в самых разных задачах — от обработки материалов до метрологии и научных экспериментов.
Кратность 4X занимает промежуточное положение между умеренным и сильным расширением пучка. Это делает модель особенно удобной в проектах, где нужно заметно снизить плотность мощности и улучшить заполнение апертуры, но при этом не выходить за допустимые габариты по диаметру луча в последующей оптике. Такой баланс часто оказывается оптимальным для сканирующих головок, телецентрических систем и фокусирующих объективов среднего формата.
Модель 37-054 подходит для промышленных и исследовательских установок, где важно сочетание стабильности, компактности и универсальной кратности. Она помогает улучшить качество фокусировки и защитить чувствительные элементы тракта от избыточной локальной нагрузки.
Характеристики
- Бренд: Edmund Optics
- Артикул: 37-054
- Серия: Scorpii™
- Тип: расширитель пучка для Nd:YAG-лазеров
- Кратность расширения: 4X
- Рабочая длина волны: 1064 нм
Отрасли применения
- Лазерная обработка материалов на 1064 нм
- Подготовка луча для сканирующих систем
- Метрологические и научные лазерные стенды
- Коллимация и последующая фокусировка пучка
- Системы с волоконными и Nd:YAG-источниками
