Поставщик
|
Edmund Optics |
|
Артикул
|
89-346 |
|
Фокусное расстояние объектива
|
4 мм |
|
Числовая апертура
|
f/5.6 |
|
Серия объектива
|
Blue |
|
Крепление
|
M12 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
152.3mm - 52.5° |
|
ИК-фильтр
|
Нет |
|
Вес (г)
|
6 |
|
Тип
|
M12 Imaging Lens |
|
Внешний диаметр (мм)
|
14.00 |
|
Крепление
|
M12 x 0.5 (S-Mount) |
|
Длина (мм)
|
19.70 |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
219.4mm - 71.0° |
|
Искажение (%)
|
-25.1 Diagonal-15.1 Horizontal |
|
Максимальный формат сенсора
|
1/3" |
|
Рабочее расстояние (мм)
|
150 - &infin |
|
Апертура (f / #)
|
f/5.6 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
219.4mm - 71.0° |
|
Фокусное расстояние FL (мм)
|
4.00 |

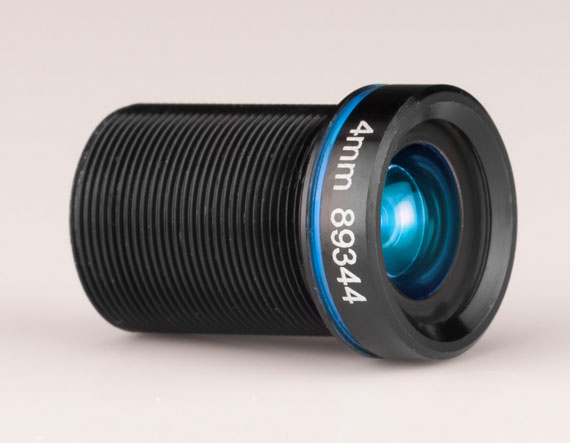

Описание
Объектив Blue серии с креплением M12, фокусным расстоянием 4 мм, апертурой f/5.6 и диагональной дисторсией порядка −25,1 % относится к классу короткофокусных широкоугольных решений с выраженной бочкообразной дисторсией. Оптическая схема рассчитана на работу с сенсорами малого формата и обеспечивает очень широкий угол обзора при сохранении рабочего разрешения, достаточного для задач машинного зрения и технического контроля. Апертура f/5.6 формирует компромисс между глубиной резкости и светосилой, что позволяет использовать объектив с типовыми промышленными системами подсветки.
Конструкция объектива выполнена в компактном алюминиевом корпусе и предназначена для интеграции в встраиваемые и OEM‑системы, где важны баланс габаритов, угла обзора и стабильности оптических характеристик. Значение дисторсии задается как параметр для последующей цифровой коррекции в программном обеспечении систем машинного зрения. Объектив оптимизирован для работы с сенсорами до 1/2" и подходит для приложений, где широкоугольное покрытие при ограниченном рабочем расстоянии является приоритетом.
Характеристики
- Серия: Blue
- Фокусное расстояние: 4 мм
- Апертура: f/5.6
- Крепление: M12 (S-mount)
- Диагональная дисторсия: около −25,1 % (бочкообразная)
- Очень широкий угол обзора для сенсоров малого формата
- Оптимизация под сенсоры до 1/2"
- Компромисс между глубиной резкости и светосилой
- Компактный алюминиевый корпус промышленного назначения
Отрасли применения
- Обзорные системы машинного зрения с широким полем контроля
- Робототехника и навигационные камеры
- Инспекция на конвейерных линиях при малых рабочих расстояниях
- OEM‑модули визуализации в промышленном оборудовании
