Поставщик
|
Edmund Optics |
|
Артикул
|
54-095 |
|
Покрытие
|
без покрытия |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Rod Lens |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Допуск по длине (мм)
|
±0.1 |
|
Диаметр (мм)
|
4.00 +0.00/-0.05 |
|
Тип покрытия
|
Uncoated |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±10 |
|
Покрытие
|
Uncoated |
|
Длина (мм)
|
8.00 |
Описание

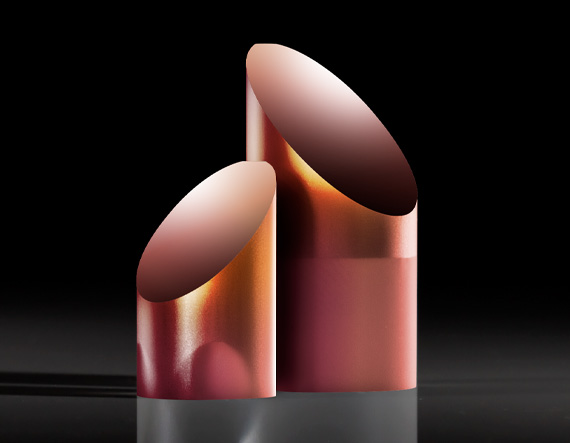

Стержневое зеркало с углом скоса 45° 54-095 компании Edmund Optics представляет собой цилиндрический стержень диаметром 4 мм и длиной 8 мм, торец которого срезан под углом 45° и покрыт отражающим слоем.
Такая форма позволяет вклеить или вставить зеркало прямо в круглое отверстие или паз (например, в торец оптоволоконного жгута или световода) заподлицо с окружающей конструкцией и повернуть попавший внутрь свет ровно на 90°, не устанавливая отдельное плоское зеркало в громоздком держателе.
Скошенный торец поставляется без просветляющего покрытия.
Стержневые зеркала такого типа особенно удобны в компактных и миниатюрных оптических узлах, где для обычного зеркала в отдельном держателе просто не хватило бы места, а сам стержень при этом можно вклеить или зафиксировать так же просто, как обычный цилиндрический стержень или штифт.
Скос ровно на 45° выбран не случайно: под таким углом падающий вдоль оси стержня свет отражается точно на 90°, то есть строго перпендикулярно исходному направлению, что удобно для большинства компоновок приборов, где нужно вывести свет вбок под прямым углом.
Характеристики
- Артикул: 54-095; производитель: Edmund Optics
- Тип: стержневое зеркало со скошенным на 45° торцом
- Диаметр: 4 мм
- Длина: 8 мм
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Волоконно-оптические линии связи
Описание семейства продуктов
- Доступны версии с покрытием и без покрытия
- Используйте версии с покрытием для отражения света под углом 90 °.
- Использование версий без покрытия для изменения контуров изображения
Эти компоненты, предназначенные для использования в различных лазерных системах и системах обработки изображений, доступны в различных микроразмерах для интеграции в множество OEM-приложений.
Стержневые зеркала TECHSPEC® 45° можно использовать для искривления путей изображения или перенаправления лазерного луча на 90°. Небольшие диаметры делают их идеальными для использования в фиброскопах/бороскопах, где размер имеет решающее значение. Они имеют полированные эллиптические поверхности и отшлифованные окружности и основания.
