Ахроматическая линза, покрытие MgF2 для 400-700 нм, диаметр: 4 мм, фокусное расстояние: 12 мм

Описание

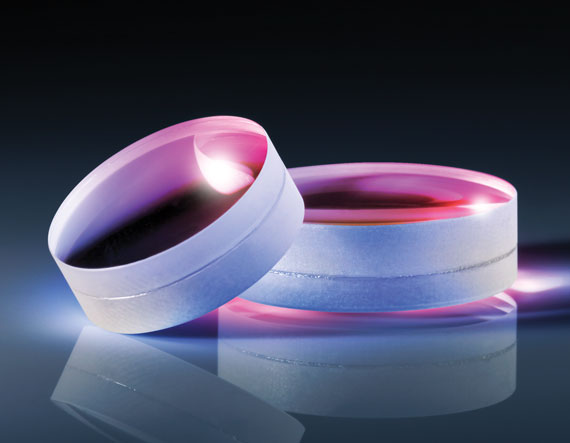

Ахроматическая линза Edmund Optics с артикулом 63-692 представляет собой высококачественный оптический элемент серии TECHSPEC®, состоящий из двух оптических компонентов, склеенных вместе с образованием ахроматического дублета. Такая конструкция обеспечивает эффективную коррекцию осевых сферических и хроматических аберраций, что делает линзу идеальной для применения в видимом диапазоне длин волн от 400 до 700 нм. Диаметр линзы составляет всего 4,00 +0,0/-0,025 мм, световой диаметр — 3,6 мм, а эффективное фокусное расстояние равно 12,00 мм на длине волны 587,6 нм, что обеспечивает относительное отверстие f/3,00 и числовую апертуру 0,17. Задний фокальный отрезок составляет 10,70 мм, толщина по центру — 2,80 ±0,10 мм, а радиусы кривизны поверхностей: R1 = 7,35 мм, R2 = -5,09 мм, R3 = -14,60 мм. Линза имеет просветляющее покрытие MgF2, обеспечивающее средний коэффициент отражения не более 1,75% в диапазоне 400–700 нм. Покрытие оптимизировано для угла падения 0°. Линза имеет поверхностное качество 20-10, точность формы P-V 1,5λ и неоднородность λ/4 на длине волны 632,8 нм. Центрирование выполнено с точностью менее 1 угловой минуты. Допуск на фокусное расстояние составляет ±1%. Благодаря миниатюрным размерам и высокому качеству изготовления, данная линза находит широкое применение в компактных оптических системах, эндоскопах, медицинских приборах и системах визуализации с ограниченным пространством.

Характеристики

• Производитель: Edmund Optics
• Артикул: 63-692
• Серия: TECHSPEC®
• Тип линзы: ахроматическая (дублет)
• Диаметр: 4,00 +0,0/-0,025 мм
• Световой диаметр: 3,6 мм
• Эффективное фокусное расстояние: 12,00 мм @ 587,6 нм
• Задний фокальный отрезок: 10,70 мм
• Относительное отверстие: f/3,00
• Числовая апертура: 0,17
• Толщина по центру: 2,80 ±0,10 мм
• Толщина края: 2,39 мм
• Радиусы кривизны: R1 = 7,35 мм; R2 = -5,09 мм; R3 = -14,60 мм
• Покрытие: MgF2 (400–700 нм)
• Средний коэффициент отражения: ≤1,75% @ 400–700 нм
• Диапазон длин волн: 400–700 нм
• Поверхностное качество: 20-10
• Точность формы (P-V): 1,5λ @ 632,8 нм
• Неоднородность (P-V): λ/4 @ 632,8 нм
• Центрирование: <1 угловой минуты
• Допуск на фокусное расстояние: ±1%

Отрасли применения

• Миниатюрные оптические системы и эндоскопы
• Медицинские приборы и диагностическое оборудование
• Системы формирования изображений в видимом диапазоне
• Оптические датчики и сенсоры
• Промышленные системы контроля и измерений
• Научно-исследовательские лабораторные установки
• Компактные камеры и системы визуализации
• Лазерная оптика и фокусировка

Описание семейства продуктов

• Предназначен для угла падения 0°
• Коэффициент отражения менее 1,75 % на поверхность при длине волны 400–700 нм
• Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.

Ахроматические дублетные линзы состоят из двух оптических компонентов, склеенных вместе и образующих ахроматический дублет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF₂ или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дублеты NIR и ахроматические дублеты с затемненными краями.

Ахроматические двойные линзы намного превосходят простые линзы для многоцветного изображения ("белого света"). Два элемента, составляющие ахроматическую дуплетную линзу (буквально «бесцветная линза»), объединены в пару из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.
