Поставщик
|
Edmund Optics |
|
Артикул
|
32-533 |
|
Покрытие
|
Uncoated |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 197
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/4 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.1 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Покрытие
|
Uncoated |
|
Длина гипотенузы (мм)
|
63.6 |
|
Длина катетов (мм)
|
45.0 |
Описание

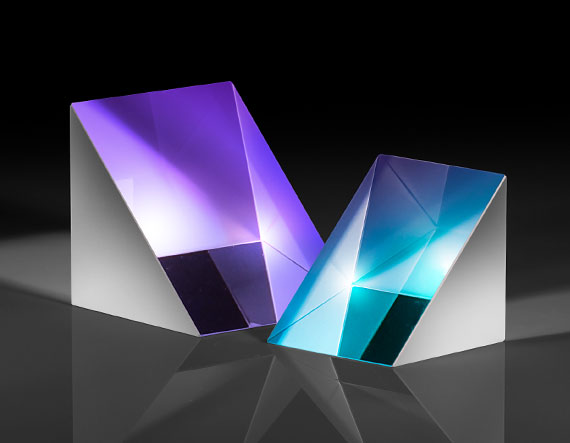

Прямая треугольная призма из стекла N-BK7 предназначена для отражения и перенаправления оптического луча, а также для построения компактных схем отклонения изображения. Длина катетов составляет 45 мм, что обеспечивает крупную рабочую геометрию и достаточную апертуру для широких пучков. Прямоугольная призма может использовать полное внутреннее отражение на гипотенузе, если условия падения и граница со средой соответствуют требованиям.
Стекло N-BK7 хорошо пропускает видимый диапазон и применяется в лабораторной оптике, визуализирующих системах и измерительных приборах. Отсутствие покрытия делает призму универсальной по спектру, но при использовании отражения через нанесённый слой потери будут зависеть от выбранного покрытия или условий полного внутреннего отражения. Большие катеты позволяют использовать элемент для перенаправления протяжённого изображения и широкого лазерного пучка.
Призма может изменять направление луча на 90°, формировать перископические схемы и использоваться для разделения или смещения каналов. При монтаже необходимо защищать грани от загрязнения и не создавать механических нагрузок на кромках. Для точного позиционирования призму устанавливают в специальную оправу, позволяющую контролировать угол и положение относительно оптической оси.
Характеристики
- Тип: прямая треугольная призма.
- Материал: стекло N-BK7.
- Длина катетов: 45 мм.
- Покрытие: отсутствует.
- Оптическая функция: отражение, отклонение и смещение луча.
- Возможный угол отклонения: 90° при соответствующей схеме установки.
- Назначение: построение компактных отражательных систем.
- Особенности: крупный размер и универсальность по спектру.
Отрасли применения
- Лабораторная оптика.
- Перископические и отражательные схемы.
- Машинное зрение.
- Лазерные установки.
- Проекционные системы.
- Учебные и исследовательские стенды.
Описание семейства продуктов
- Отклонение луча на 90°
- Изображение для левшей
- Доступно с алюминиевыми поверхностями и антибликовым покрытием.
- Доступны дополнительные параметры прямоугольной призмы
Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Прямоугольные призмы TECHSPEC® N-BK7 изготовлены из прецизионного материала N-BK7 для использования в различных областях видимого света.
