Поставщик
|
Edmund Optics |
|
Артикул
|
64-448 |
|
Покрытие
|
Cold Mirror, 45° |
|
Диапазон
|
ИК диапазон |
|
Тип оптических зеркал
|
отражающие |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
4 - 6&lambda |
|
Диапазон длин волн (нм)
|
425 - 1150 |
|
Спецификация покрытия
|
Ravg >95% @ 400 - 690nm and Tavg >90% @ 750 - 1200nmAR Coating: Ravg <1% @ 700 - 1150nm |
|
Допуск на размер (мм)
|
+0.0/-0.2 |
|
Тип
|
Cold Mirror |
|
Пропускание (%)
|
Дихроичный фильтр |
|
Допуск по толщине (мм)
|
±0.2 |
|
Толщина (мм)
|
3.30 |
|
Качество поверхности
|
80-50 |
|
Размеры (мм)
|
25.0 x 25.0 |
|
Подложка
|
BOROFLOAT® |
|
Покрытие
|
Cold Mirror, 45° |
|
Угол падения (°)
|
45 |
Описание

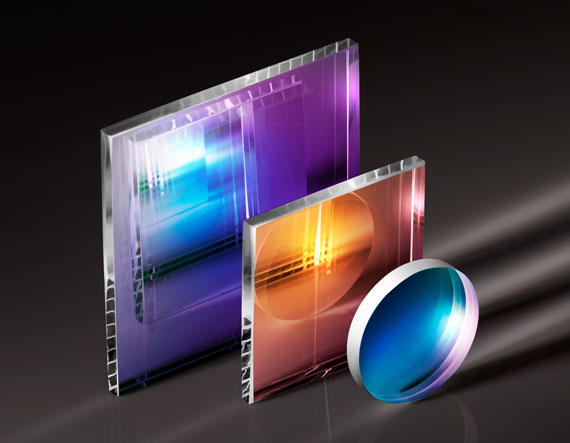

Зеркало TECHSPEC: отражение видимого, пропускание ИК, 45°, сторона 25 мм. Широкополосное диэлектрическое зеркало отражает излучение в заданном диапазоне длин волн. Плоскостность λ/10 помогает сохранять форму отраженного волнового фронта, а диаметр подбирают по размеру пучка и используемой оправе. Дихроическое зеркало TECHSPEC дополнительно разделяет видимый и ИК-диапазоны.
При разработке оптической схемы сопоставляют спектральный диапазон, апертуру, фокусное расстояние, механический интерфейс и требования к качеству пучка с параметрами всей установки. Монтаж проводят в чистой зоне, не допуская перекоса, локальных нагрузок и контакта рабочих поверхностей с руками. После установки проверяют центрирование, ориентацию, надежность фиксации и отсутствие нежелательной засветки.
Работа в расчетном режиме помогает сохранить характеристики системы. Для лазерных и волоконных трактов дополнительно контролируют плотность мощности, радиус изгиба, чистоту торцов и соблюдение требований безопасности.
Характеристики
- Артикул: 64-448
- Производитель: Edmund Optics
- Наименование: Зеркало TECHSPEC: отражение видимого, пропускание ИК, 45°, сторона 25 мм
- Монтаж: совместимое оптическое или механическое оборудование
- Эксплуатация: защита оптики и разъемов от загрязнения и повреждений
Отрасли применения
Изделие применяется в лазерных системах, спектроскопии, системах визуализации, машинном зрении и оптических измерениях. Конкретную конфигурацию выбирают по условиям эксплуатации, требуемой точности и характеристикам сопрягаемых компонентов.
Описание семейства продуктов
- >Отражение 95 % в диапазоне 400–690 нм
- >Пропускание 90% в диапазоне 700–1150 нм
- Оптимизирован для угла падения 0° или 45°
Высокоэффективные холодные зеркала TECHSPEC® имеют многослойное диэлектрическое покрытие, оптимизированное для отражения более 95 % видимого света и пропускания более 90 % длин волн инфракрасного излучения. Холодные зеркала предназначены для использования в любых условиях, где накопление тепла может привести к повреждению или неблагоприятным последствиям. Для освещения высокой мощности рекомендуется принудительное воздушное охлаждение.
