Поставщик
|
Edmund Optics |
|
Артикул
|
86-396 |
|
Покрытие
|
Hard Coated |
|
Тип оптических фильтров
|
дихроичные фильтры, фильтры для лазеров |
|
Размер
|
50 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Толщина крепления (мм)
|
3.5 |
|
Переданный волновой фронт, СКЗ
|
<1&lambda |
|
Долговечность
|
MIL-C-48497A |
|
Конструкция
|
Dichroic |
|
Тип
|
Dichroic Beam Combiner |
|
Пропускаемая длина волны лазера (нм)
|
440, 457.9, 473, 488, 514.5, 532, 543.5, 561.4, 568.2, 594.1, 632.8, 635, 647.1 |
|
Пропускание (%)
|
>95 |
|
Качество поверхности
|
60-40 |
|
Отражение (%)
|
>98 |
|
Отраженная длина волны лазера (нм)
|
375, 405 |
|
Подложка
|
Fused Silica |
|
Покрытие
|
Hard Coated |
|
Чистая апертура CA (мм)
|
45.3 |
|
Угол падения (°)
|
45 |
|
Диапазон длин волн (нм)
|
372 - 647 |
|
Длина волны пропускания (нм)
|
439 - 647.1 |
|
Длина волны отражения (нм)
|
372 - 415 |
|
Допуск по толщине (мм)
|
±0.1 |
|
Длина волны отсечки (нм)
|
427.00 |
|
Диаметр (мм)
|
50.00 +0.0/-0.1 |
Описание
Дихроичный фильтр 86-396 компании Edmund Optics имеет пороговую длину волны 427 нм и диаметр 50 мм.
Дихроичный фильтр — это специальное многослойное оптическое покрытие, которое почти полностью отражает свет с длиной волны по одну сторону от пороговой (например, более короткие волны), при этом почти полностью пропускает свет с длиной волны по другую сторону от неё (более длинные волны), — в отличие от обычного цветного светофильтра, поглощающего лишний свет и превращающего его в тепло, дихроичное покрытие именно отражает отсекаемый свет, что делает такой фильтр намного более устойчивым к мощному лазерному излучению.
Пороговая длина волны 427 нм — это граница между двумя режимами работы фильтра: свет с длиной волны короче этого значения фильтр отражает, а свет длиннее — пропускает (или наоборот, в зависимости от конкретной конструкции покрытия), что позволяет разделить два лазерных пучка разного цвета, идущих по одному оптическому пути, направив их дальше по разным маршрутам.
Такие фильтры для лазерных пучков (в отличие от фильтров общего назначения) рассчитаны на работу с высокой интенсивностью сфокусированного лазерного излучения без разрушения самого покрытия фильтра, что достигается использованием термостойких материалов покрытия и подложки.
Дихроичные фильтры для лазерных пучков применяют в схемах совмещения или разделения нескольких лазерных пучков разного цвета в одном оптическом тракте, в флуоресцентной микроскопии для разделения возбуждающего и излучённого образцом света, и в многоцветных лазерных системах.
Характеристики
- Артикул: 86-396; производитель: Edmund Optics
- Тип: дихроичный фильтр для лазерных пучков
- Пороговая длина волны: 427 нм
- Диаметр: 50 мм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Медицинская техника и диагностическое оборудование
Описание семейства продуктов
- Нечувствительность к поляризации
- Твердое напыленное покрытие
- Доступно несколько размеров

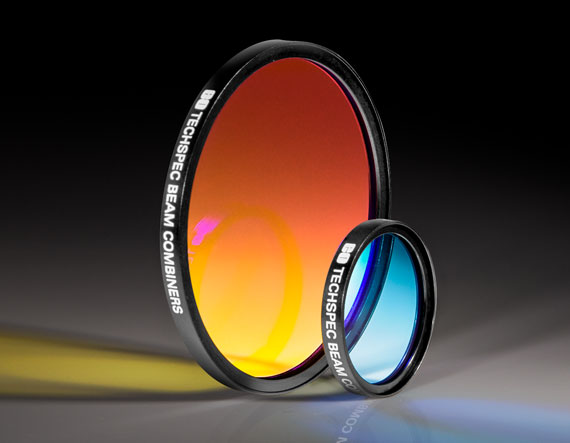

Комбинаторы дихроичных лазерных лучей TECHSPEC® предназначены для эффективного объединения или разделения нескольких лазерных лучей под углом падения 45°. Комбинаторы дихроичных лазерных лучей TECHSPEC имеют коэффициент отражения более 98 % и коэффициент пропускания более 95 % на популярных лазерных линиях, что обеспечивает исключительно низкие потери. Изготовленные из подложек с низким уровнем автофлуоресценции с твердым напылением, объединители дихроичных лазерных лучей TECHSPEC идеально подходят для мультилазерной флуоресцентной визуализации и измерений, включая лазерную микроскопию и проточную цитометрию.
