Поставщик
|
Edmund Optics |
|
Артикул
|
86-389 |
|
Покрытие
|
Hard Coated |
|
Тип оптических фильтров
|
дихроичные фильтры, фильтры для лазеров |
|
Размер
|
25 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Толщина крепления (мм)
|
3.5 |
|
Переданный волновой фронт, СКЗ
|
<1&lambda |
|
Долговечность
|
MIL-C-48497A |
|
Конструкция
|
Dichroic |
|
Тип
|
Dichroic Beam Combiner |
|
Пропускаемая длина волны лазера (нм)
|
440, 457.9, 473, 488, 514.5, 532, 543.5, 561.4, 568.2, 594.1, 632.8, 635, 647.1 |
|
Пропускание (%)
|
>95 |
|
Качество поверхности
|
60-40 |
|
Отражение (%)
|
>98 |
|
Отраженная длина волны лазера (нм)
|
375, 405 |
|
Подложка
|
Fused Silica |
|
Покрытие
|
Hard Coated |
|
Чистая апертура CA (мм)
|
21.3 |
|
Угол падения (°)
|
45 |
|
Диапазон длин волн (нм)
|
372 - 647 |
|
Длина волны пропускания (нм)
|
439 - 647.1 |
|
Длина волны отражения (нм)
|
372 - 415 |
|
Допуск по толщине (мм)
|
±0.1 |
|
Длина волны отсечки (нм)
|
427.00 |
|
Диаметр (мм)
|
25.00 +0.0/-0.1 |
Описание
Дихроичный фильтр для лазерных пучков представляет собой оптический элемент с многослойным интерференционным покрытием, спроектированным таким образом, чтобы избирательно отражать излучение одной спектральной области и пропускать излучение другой, с чёткой границей раздела на заданной пороговой длине волны. В отличие от поглощающих светофильтров, дихроичное покрытие обеспечивает разделение спектра практически без тепловых потерь, поскольку неиспользуемая часть излучения не поглощается материалом фильтра, а отражается, что особенно важно при работе с высокоинтенсивным лазерным излучением, способным повредить поглощающие оптические элементы. Пороговая длина волны 427 нм определяет границу, вблизи которой происходит переход от преимущественного пропускания к преимущественному отражению или наоборот, в зависимости от конкретной конструкции многослойного покрытия. Диаметр фильтра 25 мм соответствует распространённому типоразмеру, удобному для установки в стандартные оптомеханические оправы и юстировочные узлы лазерных систем. Такие фильтры часто изготавливаются на подложке из оптического стекла с прецизионно нанесёнными диэлектрическими слоями чередующегося показателя преломления.
Характеристики
- Тип изделия: дихроичный фильтр для лазерных пучков
- Пороговая длина волны: 427 нм
- Диаметр: 25 мм
Отрасли применения
Дихроичные фильтры применяются в лазерных системах для разделения или объединения пучков разных длин волн, в флуоресцентной микроскопии для отделения возбуждающего излучения от сигнала флуоресценции, а также в лазерных проекционных и осветительных системах, где требуется точная спектральная фильтрация без значительных тепловых потерь. Их используют в научных лабораториях фотоники, в медицинском лазерном оборудовании и в системах многоволновой лазерной обработки материалов, где необходимо селективно управлять различными спектральными компонентами излучения в едином оптическом тракте.
Описание семейства продуктов
- Нечувствительность к поляризации
- Твердое напыленное покрытие
- Доступно несколько размеров

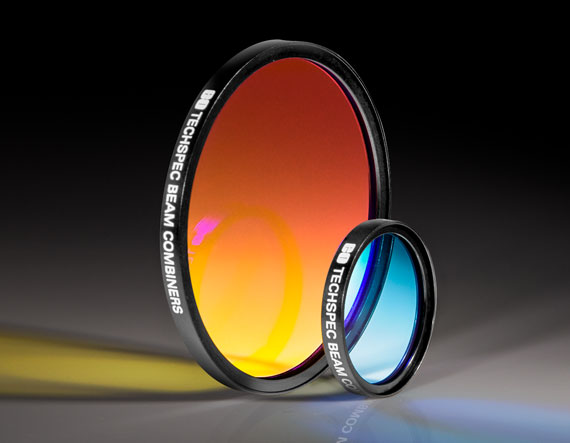

Комбинаторы дихроичных лазерных лучей TECHSPEC® предназначены для эффективного объединения или разделения нескольких лазерных лучей под углом падения 45°. Комбинаторы дихроичных лазерных лучей TECHSPEC имеют коэффициент отражения более 98 % и коэффициент пропускания более 95 % на популярных лазерных линиях, что обеспечивает исключительно низкие потери. Изготовленные из подложек с низким уровнем автофлуоресценции с твердым напылением, объединители дихроичных лазерных лучей TECHSPEC идеально подходят для мультилазерной флуоресцентной визуализации и измерений, включая лазерную микроскопию и проточную цитометрию.
