Оптическое окно из термополированного стекла, покрытие для 400-700 нм, размер: 41 x 63.5 мм

Описание

Оптическое окно Edmund Optics 32-740 выполнено из термополированного стекла и имеет прямоугольные размеры 41 × 63,5 мм. Компонент предназначен для защиты камер, осветителей, дисплеев, датчиков и других приборных узлов, работающих в видимом диапазоне. Просветляющее покрытие для 400–700 нм снижает отражение на границах стекло–воздух, увеличивает долю прошедшего света и уменьшает вероятность появления бликов и вторичных изображений.

Термополированное стекло получают путем контролируемой тепловой обработки поверхности. Такой способ позволяет создавать экономичные защитные элементы с хорошим внешним качеством, подходящие для осветительных и визуальных применений. Окно не имеет оптической силы и не должно намеренно изменять направление или сходимость основного пучка. При этом его установка перед объективом может влиять на фокусировку, особенно если пластина имеет значительную толщину или располагается в сходящемся пучке.

Прямоугольный формат удобен для защиты матричных сенсоров, больших апертур и протяженных зон наблюдения. Размер 41 × 63,5 мм позволяет закрыть широкое поле без применения круглой оправы. Компонент может устанавливаться в рамку, паз корпуса или прижимной держатель. При проектировании необходимо учитывать полезную апертуру: уплотнение и элементы крепления не должны перекрывать крайние лучи или попадать в поле зрения камеры.

Характеристики

• Производитель: Edmund Optics.
• Каталожный номер: 32-740.
• Тип: прямоугольное оптическое окно.
• Материал: термополированное стекло.
• Размер: 41 × 63,5 мм.
• Рабочий диапазон покрытия: 400–700 нм.
• Спектральная область: видимый диапазон.
• Основная функция: механическая и пылевая защита оптического тракта.
• Форма: прямоугольная пластина.

Особенности выбора и интеграции

Окно располагают по возможности вне фокальной плоскости, чтобы отдельные загрязнения и дефекты поверхности не отображались резко на сенсоре. Небольшой наклон помогает отвести обратные отражения, но может ввести боковое смещение и аберрации. Крепеж должен удерживать пластину без изгиба. Если компонент используется как часть герметичного корпуса, характеристики уплотнения и допустимую разность давлений рассчитывают отдельно.

Отрасли применения

• Защитные окна промышленных камер.
• Осветительные и проекционные устройства.
• Дисплеи, индикаторы и панели наблюдения.
• Системы машинного зрения.
• Лабораторные приборные корпуса.
• Оптические датчики видимого диапазона.
• Защита объективов от пыли и брызг.

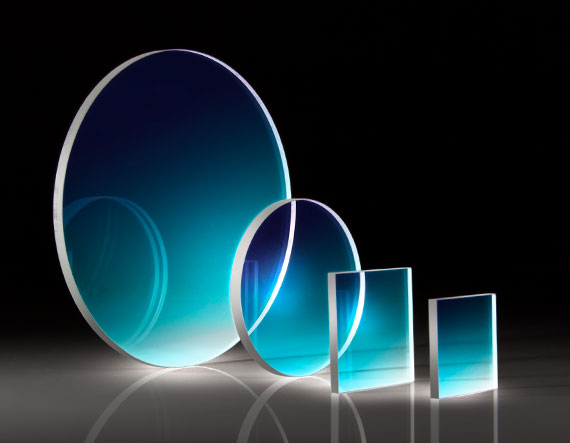

Описание семейства продуктов

• Передает волны видимого и ближнего инфракрасного диапазона
• Доступно без покрытия или с антибликовым покрытием.
• Доступны различные размеры

Оптические окна из флоат-стекла представляют собой оптическое стекло с полированными относительно параллельными поверхностями, которые обычно используются в качестве защитного элемента между двумя средами. Флоат-стекло легко пропускает волны видимого и ближнего инфракрасного диапазонов и может использоваться в самых разных областях.
