Поставщик
|
Edmund Optics |
|
Артикул
|
66-419 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
25 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Грузоподъемность (кг)
|
4 |
|
Монтажная резьба
|
(1) M12 x 0.5, (4) 6-32, (8) 2-56 |
|
Центральное отверстие
|
M12 x 0.5 |
|
Размер платформы (дюймы)
|
1.57 x 1.57 |
|
Шаг винта (мм)
|
0.635 |
|
Перемещение (дюймы)
|
1 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
English Micrometer |
|
Тип
|
English |
|
Размер платформы (мм)
|
40 x 40 |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

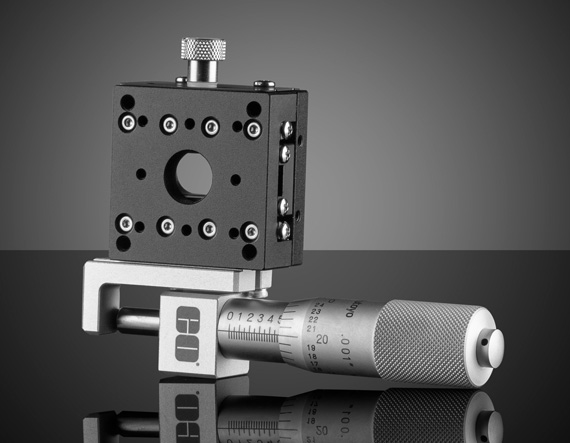

Линейный транслятор 66-419 — это компактный узел точного позиционирования, построенный на перекрёстных роликовых подшипниках, обеспечивающих плавный ход платформы с минимальным люфтом и высокой повторяемостью установки положения. Такая конструкция подшипникового узла существенно превосходит по точности решения на обычных направляющих скольжения, что особенно важно при выполнении тонкой юстировки оптических компонентов.
Сквозное отверстие в центре подвижной платформы даёт возможность пропускать световой пучок непосредственно через транслятор или устанавливать в этом месте линзу, диафрагму либо иной оптический элемент, совмещая функцию крепления и точного позиционирования в одном узле. Размер платформы 40 x 40 мм делает изделие компактным решением для встраивания в плотно скомпонованные оптические схемы.
Перемещение платформы на величину до 1 дюйма осуществляется через дюймовый микрометрический винт, расположенный сбоку корпуса — такая механика обеспечивает считывание положения с высокой точностью и удобство тонкой подстройки вручную. Боковое расположение микрометра сохраняет свободный доступ к остальным элементам схемы.
Транслятор востребован в задачах прецизионного позиционирования оптики: фокусировке лазерного излучения, настройке длины оптического пути в интерферометрах, а также в сканирующих и измерительных системах, где требуется контролируемое линейное смещение элемента.
Характеристики
- Тип изделия: линейный транслятор на перекрёстных роликовых подшипниках.
- Артикул: 66-419.
- Размер платформы: 40 x 40 мм.
- Диапазон перемещения: 1 дюйм.
- Тип привода: дюймовый микрометрический винт сбоку.
- Особенность конструкции: сквозное отверстие в платформе.
- Производитель: Edmund Optics.
Отрасли применения
- Прецизионная юстировка оптических схем.
- Лазерные лаборатории и фотоника.
- Интерферометрия и спектроскопия.
- Научные исследования.
- Приборостроение и метрология.
