Поставщик
|
Edmund Optics |
|
Артикул
|
66-413 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
25 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Грузоподъемность (кг)
|
4 |
|
Монтажная резьба
|
(1) M6 x 1, (4) M3 x 0.5, (8) M2 x 0.4 |
|
Центральное отверстие
|
M6 x 1 |
|
Размер платформы (дюймы)
|
1.57 x 1.57 |
|
Шаг винта (мм)
|
0.5 |
|
Ход (мм)
|
25 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
Metric Micrometer |
|
Тип
|
Metric |
|
Размер платформы (мм)
|
40 x 40 |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

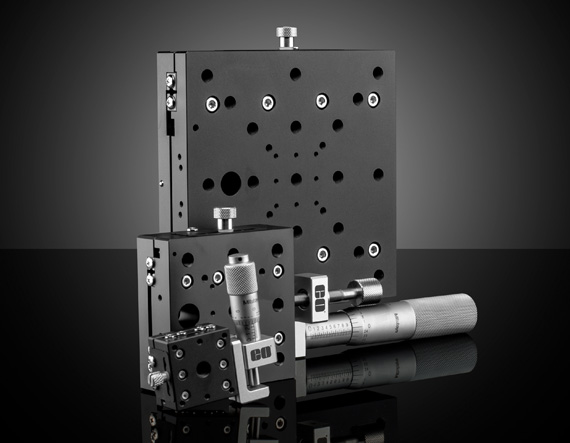

Линейный транслятор на перекрестных роликовых подшипниках стандартной модели с посадочным размером платформы 40 x 40 мм представляет собой прецизионный механический столик для точного линейного перемещения устанавливаемых на него компонентов. Перекрёстные роликовые подшипники обеспечивают минимальный люфт и высокую плавность хода по сравнению с обычными шариковыми направляющими, что критично при работе с оптическими элементами, чувствительными к паразитным угловым отклонениям при перемещении.
Управление перемещением осуществляется через метрический микрометрический винт, расположенный сбоку платформы, что обеспечивает удобный доступ к органу управления независимо от ориентации транслятора в составе оптической схемы. Метрическая шкала микрометра позволяет точно задавать и контролировать величину перемещения в миллиметрах и их долях, что востребовано в большинстве лабораторий, работающих по метрической системе измерений.
Диапазон перемещения 25 мм обеспечивает значительный рабочий ход, достаточный для большинства задач точного позиционирования оптических элементов, образцов или измерительных головок вдоль одной оси. Жёсткая конструкция на перекрёстных роликах сохраняет точность перемещения на протяжении всего диапазона хода без заметного возрастания люфта к его границам.
Такой транслятор применяется при построении прецизионных фокусировочных узлов, сканирующих оптических систем, юстировочных столиков для образцов в микроскопии и спектроскопии, а также в измерительных установках, где требуется контролируемое линейное перемещение с высокой повторяемостью.
Характеристики
- Тип изделия: линейный транслятор на перекрёстных роликовых подшипниках.
- Артикул: 66-413.
- Модель: стандартная.
- Размер платформы: 40 x 40 мм.
- Тип микрометра: метрический, боковое расположение.
- Диапазон перемещения: 25 мм.
Отрасли применения
- Прецизионное позиционирование оптики.
- Микроскопия и спектроскопия.
- Сканирующие оптические системы.
- Метрология.
- Научные исследования.
